BİOSU MBR
Membran Biyoreaktör — Premium Model
BİOSU ailesinin üç ana yapısından biri. Biyolojik arıtma ile membran filtrasyonunu tek sistemde birleştirir — ailenin en yüksek çıkış kalitesi, su geri kazanımına uygun çıkış suyu. Kompakt, güvenilir, bakteri bariyeri.
BİOSU MBR nedir, kime uygun? BİOSU MBR, biyolojik arıtma ile ultrafiltrasyon membran filtrasyonunu tek tankta birleştiren paket ünitedir. Askıda katıyı membran tutar; son çöktürme havuzu gerekmez ve çıkış kalitesi giriş yükü dalgalansa da değişmez. Ailenin en yüksek çıkış kalitesini verir — su geri kazanımına, RO öncesi ön arıtmaya ve sıkı deşarj limitlerine uygundur. 100–10.000 kişi eşdeğer nüfus ve 10–1.000 m³/gün bandında üretilir. Arıtılmış suyu sulama, tuvalet, soğutma veya proses suyu olarak geri kullanmak isteyen oteller, siteler, hastaneler ve fabrikalar için doğru seçimdir.
Teknik Özellikler
MBR Avantajları
Üstün Çıkış Kalitesi
Membran bariyeri ile bakteri ve virüs giderimi. Sulama, tuvalet ve proses suyu olarak kullanılabilir.
Kompakt Yerleşim
Son çöktürücü gerektirmez. Geleneksel sisteme göre %40 daha az alan.
Yüksek MLSS Konsantrasyonu
8.000-12.000 mg/L MLSS ile daha etkili biyolojik arıtma.
Sabit Çıkış Kalitesi
Giriş yükü değişimlerinden etkilenmez. Her zaman aynı kalitede çıkış.
Geri Kazanıma Uygun
RO öncesi ön arıtma olarak da kullanılabilir. ZLD sistemlerine entegre.
Membran Modülü: İşin Kalbi
MBR'nin çıkış kalitesini belirleyen tek bileşen membran modülüdür. BİOSU MBR ünitelerinde daldırma tipi plakalı (flat sheet) ultrafiltrasyon modülleri kullanılır; modüller kasetler hâlinde biyolojik tankın içine yerleştirilir.
| Membran tipi | Daldırma tipi plakalı (flat sheet), ultrafiltrasyon (UF) |
| Membran malzemesi | PVDF (polivinilidin florür) — kimyasala dayanıklı, hidrofilik |
| Gözenek boyutu | 0,04 – 0,1 µm — bakteri ve büyük virüsleri tutar |
| Tasarım akısı (flux) | 15 – 25 LMH (L/m²/saat); pik 35 LMH |
| Transmembran basınç | -0,1 ~ -0,3 bar (vakumla emme) |
| MLSS konsantrasyonu | 8.000 – 12.000 mg/L (klasik aktif çamurun ~3 katı) |
| Çamur yaşı (SRT) | 20 – 50 gün — uzun çamur yaşı, daha az fazla çamur |
| Temizlik rejimi | Periyodik geri darbe (back-pulse) + CIP kimyasal temizlik (NaOCl / sitrik asit) |
| Membran kullanım ömrü | 5 – 10 yıl (uygun işletme ve CIP rejimiyle) |
Membran markası proje gereksinimine göre seçilir; modül alanı ve kaset sayısı tasarım debisi ile seçilen akıya göre belirlenir. Ayrıntı için plakalı MBR imalatlarımıza bakabilirsiniz.
BİOSU MBR Nerelerde Kullanılır?
MBR, çıkış suyunun geri kullanılacağı ya da deşarj limitinin çok sıkı olduğu yerlerde tercih edilir; dar alanlarda da klasik tesise göre belirgin yer kazandırır.
Liste, ünitenin kullanılmak üzere projelendirildiği yer tiplerini gösterir. Her uygulamada doğru model seçimi atıksu karakterine ve deşarj hedefine göre yapılır.
Seri Kapasiteleri ve Modeller
BİOSU üç seri altında üretilir. Aşağıdaki tablo serilerin çalıştığı kapasite bandını gösterir; projenize düşen model ve kesin debi, atıksu analiziyle birlikte netleşir.
| Seri | Eşdeğer nüfus (kişi) | Tasarım debisi (m³/gün) | Çıkış hedefi | Ne zaman seçilir? |
|---|---|---|---|---|
| BİOSU SBR Ardışık kesikli reaktör | 50 – 5.000 | 5 – 500 | Deşarj standardı | En ekonomik yatırım, kesikli / dalgalı debi |
| BİOSU MBBR Hareketli yatak biyofilm | 50 – 5.000 | 20 – 2.000 | Deşarj standardı | En kompakt gövde, şok yük, mevcut havuza ilave |
| BİOSU MBR Membran biyoreaktör | 100 – 10.000 | 10 – 1.000 | Geri kazanım kalitesi | Su geri kullanımı, sıkı deşarj limiti, dar alan |
Belirtilen aralıkların üzerindeki debiler, paralel çalışan modüler ünitelerle veya projeye özel tasarımla karşılanır.

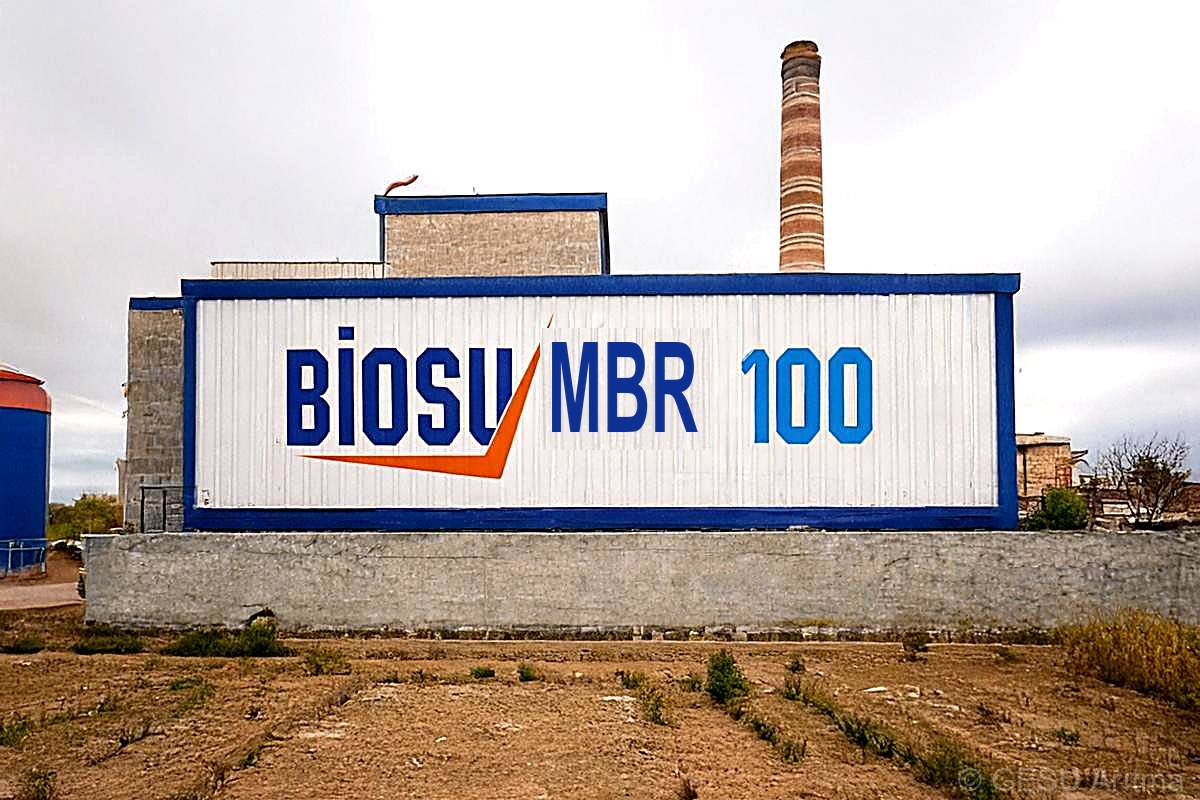

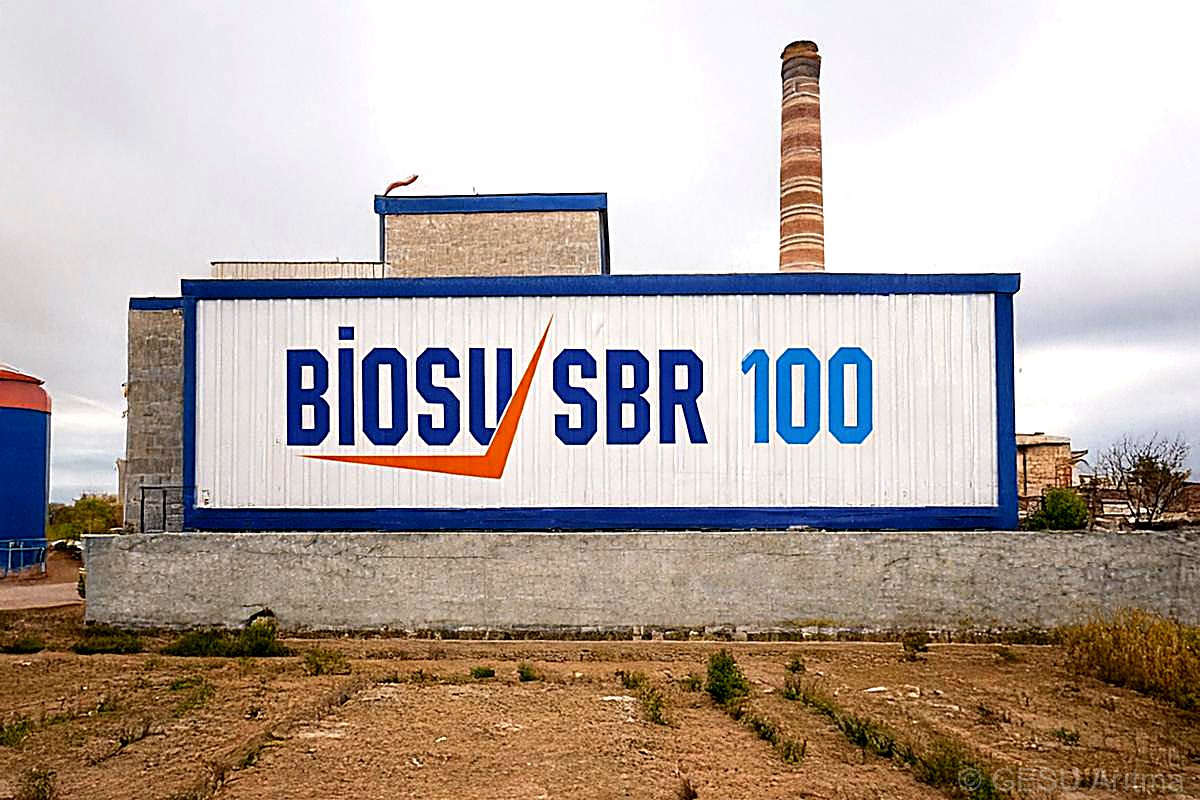

Sahada kurulu BİOSU üniteleri
Aşağıdaki model adları kataloğdan değil, sahada çalışan kendi ünitelerimizin üzerinden alınmıştır.
Çıkış Kalitesi ve Hangi Tabloya Uyar?
Ünite, çıkış suyunun Su Kirliliği Kontrolü Yönetmeliği (SKKY) kapsamındaki ilgili deşarj tablosunu sağlayacak şekilde boyutlandırılır. Evsel nitelikli atıksularda hedef tablo Tablo 21'dir (nüfusa göre 21.1–21.4 alt tabloları); endüstriyel atıksuda sektörün kendi tablosu geçerlidir.
| Parametre | Tipik giderim verimi | Çıkış hedefi |
|---|---|---|
| BOİ₅ | %98 – 99 | Tipik çıkış < 5 mg/L |
| KOİ | %95 – 98 | SKKY Tablo 21 (evsel) / ilgili sektör tablosu |
| AKM | %99+ | Membran bariyeri — tipik çıkış < 1 mg/L |
| Bulanıklık | — | Tipik < 0,5 NTU |
| Bakteri / virüs | 3 – 6 log giderim | Membran bariyeri; UV opsiyonel |
Çıkış değerleri GESU'nun plakalı MBR imalat şartnamesindeki tipik performans mertebeleridir; giriş suyunun karakterine ve işletme rejimine bağlıdır.
Gövde ve İmalat
BİOSU üniteleri fason değil, GESU'nun kendi atölyesinde imal edilir. Malzeme seçimi projeye göre yapılır; ne seçildiği teklifte ve onaylı imalat resimlerinde yazılıdır.
GESU, onaylanmamış katalog kodu ve şartname değeri yayınlamaz. Projenize ait kalınlık, kaplama ve marka bilgileri teknik föyle birlikte yazılı olarak iletilir.
Teslim Kapsamı: Ne Dahil, Ne Değil
Anahtar teslim demek, kapsamın yazılı olması demektir. Aşağıdaki liste standart BİOSU teslimatının çerçevesidir; nihai kapsam her projede teklif metninde kalem kalem tanımlanır.
GESU kapsamında (dahil)
Proses tasarımı ve boyutlandırma
Atıksu analizi, debi profili ve deşarj hedefine göre proses seçimi, kütle dengesi ve ekipman boyutlandırma.
Gövde / tank imalatı
GESU'nun Bursa'daki kendi fabrikasında; ISO 9001, ISO 14001 ve ISO 45001 belgeli üretim.
Membran modülleri ve kaset şasisi
Daldırma tipi plakalı UF modülleri, kaset taşıyıcı yapısı ve altındaki hava süpürme difüzör hattı.
Permeat, geri yıkama ve CIP grubu
Permeat çekim pompası, otomatik geri darbe sistemi ve membran kimyasal temizlik (CIP) ünitesi.
Elektrik ve otomasyon panosu
PLC, HMI dokunmatik panel, frekans invertörler, saha enstrümanları ve uzaktan izleme altyapısı.
Ünite içi boru ve elektrik tesisatı
Mekanik, elektrik ve otomasyon montajı fabrikada tamamlanır; sahaya test edilmiş halde gelir.
Sevkiyat ve saha montajı
Yerine indirme, kaide üzerine oturtma, giriş / çıkış / enerji bağlantıları. Teslim şekli ve kapsamı teklifte yazılır.
Devreye alma, performans testi ve operatör eğitimi
Sistem testleri, performans doğrulaması (SAT), işletme personeline yerinde eğitim, garanti başlangıcı.
İşletme ve bakım dokümantasyonu
Yerleşim planı, P&ID, ekipman listesi, işletme kılavuzu ve bakım periyot tablosu.
Garanti ve teknik destek
Mekanik ekipmanlar 2 yıl, paslanmaz / yapısal kısım 5 yıl garanti; 7/24 telefon desteği, opsiyonel O&M sözleşmesi.
Müşteri tarafında
- Betonarme kaide veya hazırlanmış saha platformu
- Üniteye kadar atıksu giriş hattı ile çıkış / deşarj hattı
- Saha elektrik beslemesi ve ana pano bağlantısı (uygun kesitte)
- İndirme için saha vinci / forklift ve manevra alanı (teklifte aksi belirtilmedikçe)
- Çevre izni, ruhsat ve deşarj başvuruları (GESU teknik dosya ile destekler)
- İşletme sarfları: elektrik, kimyasal ve oluşan çamurun bertarafı
Bu kalemler talep hâlinde GESU kapsamına alınabilir; teklif aşamasında konuşulur.
Montaj, Nakliye ve Devreye Alma
Ünite fabrikada bitirilir, sahaya iş biter halde gelir. Sahada yapılan iş; yerine indirmek, üç bağlantıyı yapmak ve çalıştırmaktır.
Gövde imalatı, ekipman montajı, tesisat ve fabrika testi.
Yerleştirme, boru ve elektrik bağlantıları, sızdırmazlık testleri.
Tek parça ünite vinçle kaideye indirilir; sahada montaj işi minimumdur.
Sahaya nasıl gelir?
- Konteyner tipi üniteler tek parça hâlinde, karayolu gabarisine uygun ölçülerde sevk edilir.
- Büyük kapasitelerde ünite, sahada birleştirilmek üzere modüler bölümlere ayrılarak taşınır.
- Sahada vinçle kaldırılıp hazırlanmış kaide üzerine indirilir.
- Sevkiyat planı — parça sayısı, sevkiyat ağırlığı, gabari ölçüleri ve kaldırma noktaları — onaylı imalat resimleriyle birlikte verilir.
Sahada yapılan üç bağlantı
- 1Atıksu giriş hattı
- 2Arıtılmış su çıkış / deşarj hattı
- 3Elektrik enerji beslemesi
Bağlantı çapları (DN) ve gerekli besleme gücü, projeye ait yerleşim planı ve ekipman listesinde verilir.
MBR'de devreye alma, biyolojik kültürün beslenmesi nedeniyle ayrıca 2–4 hafta sürer; bu süre boyunca membran akısı kademeli olarak tasarım değerine çıkarılır.
BİOSU MBR Teknik Föyünü İsteyin
Debinizi, kişi sayınızı ve varsa atıksu analizinizi paylaşın; mühendisimiz projenize göre kapasite, yerleşim ölçüsü (U×G×Y), kurulu güç (kW), bağlantı çapları ve sevkiyat bilgisi içeren teknik föyü hazırlayıp size göndersin. Hazır bir PDF göndermiyoruz — föy sizin projenize göre yazılıyor.
BİOSU MBR teklifi için bize ne göndermelisiniz?
BİOSU'da doğru modeli seçebilmemiz için önce nasıl bir su ve nasıl bir kullanım olduğunu bilmemiz gerekiyor. Aşağıdaki bilgiler elimizde olduğunda teklif tek turda çıkar.
- 1Kaç kişilik / kaç m³/gün debi arıtılacak (eşdeğer nüfus veya günlük debi)
- 2Atıksuyun kaynağı: evsel, otel/site, mezbaha, süt, gıda, kamp, şantiye
- 3Varsa atıksu analizi: KOİ, BOİ₅, AKM, yağ-gres, TN, TP, pH
- 4Arıtılan suyun akıbeti: alıcı ortama deşarj, kanalizasyon, sulama veya geri kullanım
- 5Debinin gün içindeki dağılımı — sabah/akşam pikleri, mevsimsel kullanım (yazlık tesis mi)
- 6Yerleşim: gömülü mü, üstte mi, konteyner mi; mevcut alan ölçüsü
- 7Elektrik ve su altyapısı durumu; jeneratör var mı
- 8İşletme tercihi: operatörsüz tam otomatik mi, uzaktan izleme isteniyor mu
Projenizi Konuşalım
30 yıllık deneyimimizle projenize en uygun çözümü birlikte belirleyelim.
BİOSU MBR - Sıkça Sorulan Sorular
Satın alma ve teknik ekiplerin en sık sorduğu soruları derledik. Aradığınız cevabı bulamadıysanız bizimle iletişime geçin.
BİOSU MBR hangi kapasitelerde mevcut?
BİOSU MBR 100-10.000 kişi eşdeğer nüfus ve 10-1.000 m³/gün bandında projelendirilir. Sahada kurulu ünitelerimiz arasında BİOSU MBR 100 ve BİOSU MBR 300 bulunur. Daha büyük debiler paralel çalışan modüler ünitelerle veya projeye özel tasarımla karşılanır. Model başına kesin debi, yerleşim ölçüsü ve kurulu güç teknik föyde projeye göre verilir; GESU onaylanmamış katalog kodu ve kapasite listesi yayınlamaz.
MBR'de hangi membran kullanılıyor, gözenek boyutu nedir?
Daldırma tipi plakalı (flat sheet) ultrafiltrasyon membranları kullanılır. Membran malzemesi PVDF'tir; gözenek boyutu 0,04-0,1 µm aralığındadır ve bakteri ile büyük virüsleri tutar. Tasarım akısı 15-25 LMH, transmembran basınç -0,1 ile -0,3 bar arasındadır. Membran markası proje gereksinimine göre seçilir.
Membranın ömrü ne kadar, ne zaman değişir?
Plakalı UF membran modüllerinin tipik kullanım ömrü, uygun işletme ve düzenli CIP rejimiyle 5-10 yıldır. Membran değişimi sürpriz bir arıza değil, planlı bir bakım kalemidir; akı düşüşü ve transmembran basınç artışı izlenerek önceden öngörülür. Periyodik geri darbe ve kimyasal temizlik doğru uygulandığında ömür üst banda yaklaşır.
Çıkış suyu geri kullanılabilir mi, hangi kalitede?
Evet. Membran bariyeri sayesinde tipik çıkış değerleri AKM 1 mg/L'nin altı, BOİ 5 mg/L'nin altı ve bulanıklık 0,5 NTU'nun altıdır; bakteri ve virüs giderimi 3-6 log mertebesindedir. Bu kalitedeki su sulama, tuvalet rezervuarı, araç yıkama ve soğutma suyu gibi kullanımlara ya da RO öncesi ön arıtmaya uygundur. Geri kullanım amacına göre UV veya klorlama gibi son dezenfeksiyon eklenebilir.
MBR ne kadar alan ister?
Askıda katıyı membran tuttuğu için ayrı son çöktürme havuzu gerekmez; klasik aktif çamur tesisine göre yaklaşık %40 daha az alan yeterlidir. Yüksek MLSS ile çalışıldığından biyolojik tank hacmi de küçülür. Konteyner tipi ünitelerde alan ihtiyacı, ünitenin ayak izi ile servis ve membran çekme payından ibarettir; kesin ölçü teklifle verilen yerleşim planında belirtilir.
BİOSU MBR kurulum süresi ne kadardır?
Fabrika imalatı 30-45 gün, saha montajı 7-15 gündür. Konteyner versiyonları 3-5 günde yerine konulup bağlantıları yapılabilir. Devreye alma ve biyolojik kültür beslemesi ayrıca 2-4 hafta sürer; bu süre boyunca membran akısı kademeli olarak tasarım değerine çıkarılır.
Çıkış suyu hangi standardı sağlar?
Ünite, çıkış suyunun SKKY kapsamındaki ilgili deşarj tablosunu sağlayacak şekilde boyutlandırılır; evsel nitelikli atıksuda hedef tablo Tablo 21'dir. MBR'nin çıkış kalitesi giriş yükü dalgalansa da değişmediği için sıkı limitlerde ve geri kullanım hedefli projelerde tercih edilir. Sözleşmede garanti edilen çıkış değerleri her projede yazılı olarak belirlenir.
BİOSU MBR garanti süresi nedir?
Mekanik ekipmanlar 2 yıl, paslanmaz yapı 5 yıl garantilidir. Membran modülleri üretici garantisi kapsamındadır. O&M sözleşmesiyle garanti kapsamı genişletilebilir.
BİOSU MBR için teknik destek ve servis sağlıyor musunuz?
Evet. 7/24 telefon desteği, uzaktan izleme, periyodik bakım, membran CIP hizmeti, acil servis ve yedek parça desteği sağlanır. SLA bazlı O&M sözleşmeleri mevcuttur.
BİOSU MBR hangi yerlere uygun?
Oteller ve tatil köyleri, siteler ve toplu konutlar, hastane ve sağlık tesisleri, okul ve kampüsler, gıda ve içecek fabrikaları (ön arıtma sonrası), su geri kazanımı ve ZLD hedefli endüstriyel uygulamalar ile alanı dar olan her tesis. Deşarj limiti sıkıysa veya arıtılmış su geri kullanılacaksa ailenin doğru üyesi MBR'dir.
