BİOSU Paket
Biyolojik Arıtma
Evsel ve küçük ölçekli endüstriyel atıksular için GESU'nun geliştirdiği paket arıtma ailesi. Üç ana yapı — SBR, MBR, MBBR. Fabrikada üretilir, sahaya hazır teslim edilir.
BİOSU paket arıtma nedir, kime uygun? BİOSU, GESU'nun fabrikada komple imal edip sahaya hazır teslim ettiği paket biyolojik atıksu arıtma ailesidir; üç ana yapıda üretilir — SBR (ekonomik, kesikli, dalgalı debiye esner), MBBR (en kompakt gövde, şok yüke dayanıklı, mevcut havuza eklenebilir) ve MBR (en yüksek çıkış kalitesi, su geri kazanımına uygun). Otel ve tatil köyleri, siteler, köy ve belde belediyeleri, fabrika personel atıksuyu, şantiye, kamp ve maden sahaları gibi kanalizasyona bağlanamayan ya da deşarj limitine takılan her yerde kullanılır. Seri kapasiteleri 5–2.000 m³/gün bandındadır; ünite konteyner içinde veya açık şasi üzerinde sevk edilir, sahada vinçle kaideye indirilir ve atıksu girişi, arıtılmış su çıkışı ile enerji beslemesi bağlanarak devreye alınır.
Üç Ana Yapı, Tek Aile
BİOSU paket tesisler üç ana yapı altında üretilir: SBR, MBR ve MBBR. İhtiyacınıza göre seçilir; her model aynı kalite standardıyla üretilir.

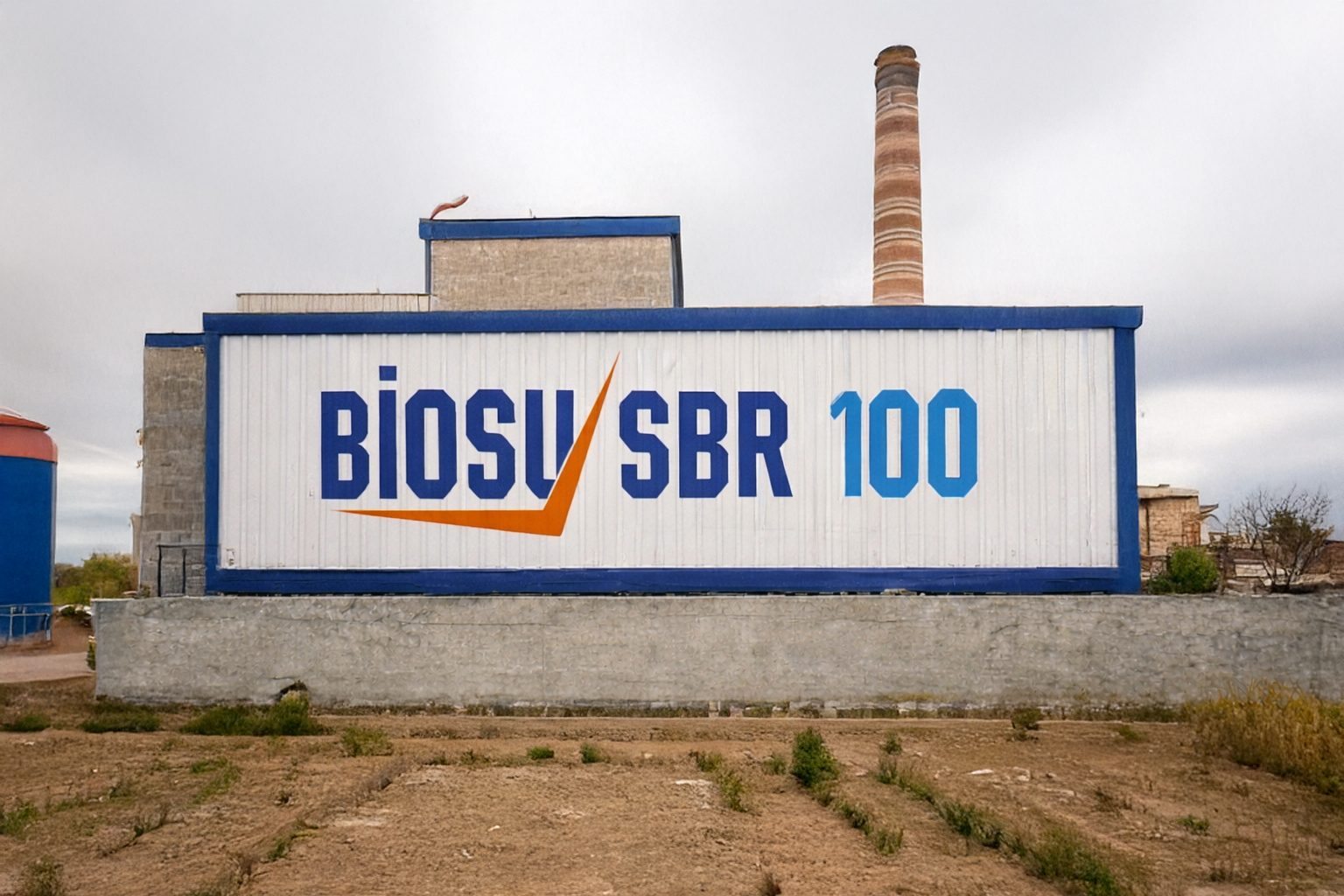

BİOSU SBR
En Çok Satan
Ardışık Kesikli Reaktör. Tek tankta dolum, havalandırma, çöktürme, deşarj — kesikli çalışır, döngü süreleri ayarlanarak değişken yüke esner. Ekonomik ve güvenilir çözüm.
- 50 - 5.000 kişi kapasite
- Düşük yatırım maliyeti
- Kolay işletme
- Nutrient giderimi dahil
BİOSU MBR
Premium Model
Membran Biyoreaktör. Membran bariyeri ile ailenin en yüksek çıkış kalitesi — su geri kazanımına uygun çıkış üretir.
- 100 - 10.000 kişi kapasite
- Geri kazanım kalitesinde çıkış
- Kompakt yerleşim
- Bakteri/virüs bariyeri

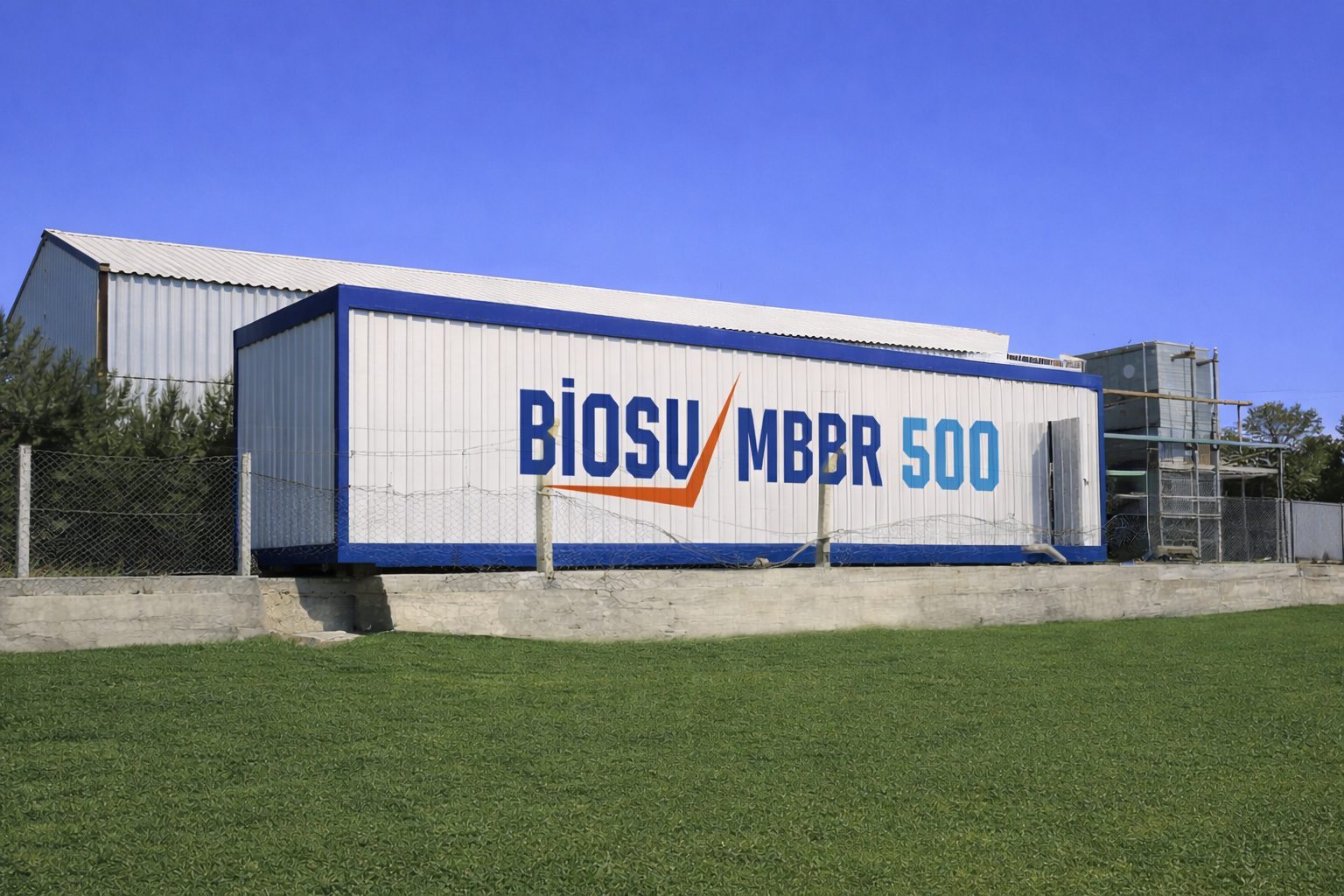

BİOSU MBBR
Kompakt Model
Hareketli Yatak Biyofilm Reaktör. Yüksek biyokütle, küçük hacim — en kompakt gövde. Şok yüke dayanıklı, mevcut tesise retrofit edilebilir.
- 50 - 5.000 kişi kapasite
- Şok yüke dayanıklı
- %40 daha küçük hacim
- Mevcut sisteme entegre
BİOSU Nerelerde Kullanılır?
Paket arıtma; kanalizasyon şebekesine bağlanamayan, debisi merkezi tesise değmeyecek kadar küçük olan veya kendi deşarj limitini sağlamak zorunda olan yerleşim ve tesisler için üretilir.
Liste, ünitenin kullanılmak üzere projelendirildiği yer tiplerini gösterir. Her uygulamada doğru model seçimi atıksu karakterine ve deşarj hedefine göre yapılır.
Tüm BİOSU Modellerinde Ortak
Fabrikada Komple Üretim
Tüm mekanik, elektrik ve otomasyon montajı fabrikada tamamlanır.
Sahaya Hazır Teslimat
Yerleştir, bağla, çalıştır. Konteyner versiyonlarda yerleştirme 2-5 gün; klasik saha montajında 5-20 gün.
Tam Otomasyon
PLC kontrol, uzaktan izleme, otomatik çalışma. İnsansız işletme mümkün.
Performans Garantisi
Deşarj limitleri sözleşmeyle garanti altında. Tipik KOİ/BOİ giderimi %90-98 (atıksu karakterine bağlıdır).
ISO Sertifikalı Üretim
ISO 9001, 14001, 45001 belgeli fabrikada kalite güvencesiyle üretilir.
Garanti & Destek
Mekanik ekipmanlar 2 yıl, paslanmaz/yapısal 5 yıl garanti; 7/24 teknik destek, periyodik bakım planları.
SBR, MBR, MBBR — Karşılaştırma Tablosu
Üç yapının aynı kriterler üzerinden yan yana görünümü. Karar akışı için hemen aşağıdaki bölüme bakın.
| Özellik | SBR | MBR | MBBR |
|---|---|---|---|
| Kapasite (kişi) | 50 - 5.000 | 100 - 10.000 | 50 - 5.000 |
| Çıkış Kalitesi | Deşarj standardı | Geri kazanım kalitesi | Deşarj standardı |
| Yatırım Maliyeti | Ekonomik | Orta-Yüksek | Orta |
| Yerleşim Alanı | Standart | Kompakt | En Kompakt |
| Şok Yük Dayanımı | Orta | İyi | Çok İyi |
| Nutrient Giderimi | Dahil | Dahil | Opsiyonel |
Hangi BİOSU Modelini Seçmeliyim?
Üç soruyla doğru seriye inersiniz. Kesin seçim her zaman atıksu analizi ve deşarj hedefiyle birlikte yapılır.
Arıtılmış suyu geri kullanacak mısınız? (sulama, tuvalet, proses, kazan besi)
Yeriniz dar mı, yükünüz mevsimsel olarak sıçrıyor mu, ya da mevcut havuzu güçlendirmek mi istiyorsunuz?
Amaç, deşarj limitini en düşük yatırımla ve tek tankta azot–fosfor giderimiyle sağlamak mı?
SBR — döngü süreleri debiye göre ayarlanır.
MBBR — biyofilm ani yük değişiminden az etkilenir.
MBR — çıkış kalitesi giriş dalgalanmasından bağımsızdır.
Seri Kapasiteleri ve Modeller
BİOSU üç seri altında üretilir. Aşağıdaki tablo serilerin çalıştığı kapasite bandını gösterir; projenize düşen model ve kesin debi, atıksu analiziyle birlikte netleşir.
| Seri | Eşdeğer nüfus (kişi) | Tasarım debisi (m³/gün) | Çıkış hedefi | Ne zaman seçilir? |
|---|---|---|---|---|
| BİOSU SBR Ardışık kesikli reaktör | 50 – 5.000 | 5 – 500 | Deşarj standardı | En ekonomik yatırım, kesikli / dalgalı debi |
| BİOSU MBBR Hareketli yatak biyofilm | 50 – 5.000 | 20 – 2.000 | Deşarj standardı | En kompakt gövde, şok yük, mevcut havuza ilave |
| BİOSU MBR Membran biyoreaktör | 100 – 10.000 | 10 – 1.000 | Geri kazanım kalitesi | Su geri kullanımı, sıkı deşarj limiti, dar alan |
Belirtilen aralıkların üzerindeki debiler, paralel çalışan modüler ünitelerle veya projeye özel tasarımla karşılanır.

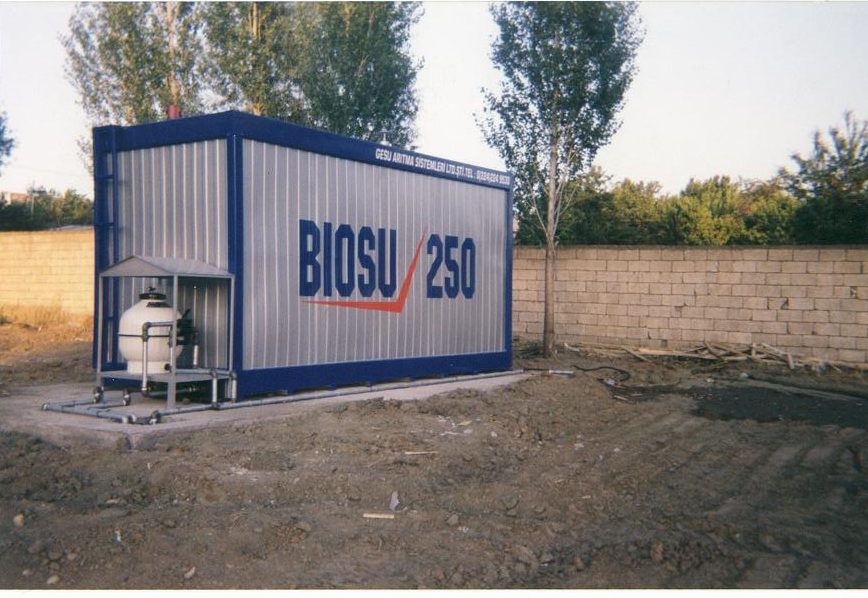

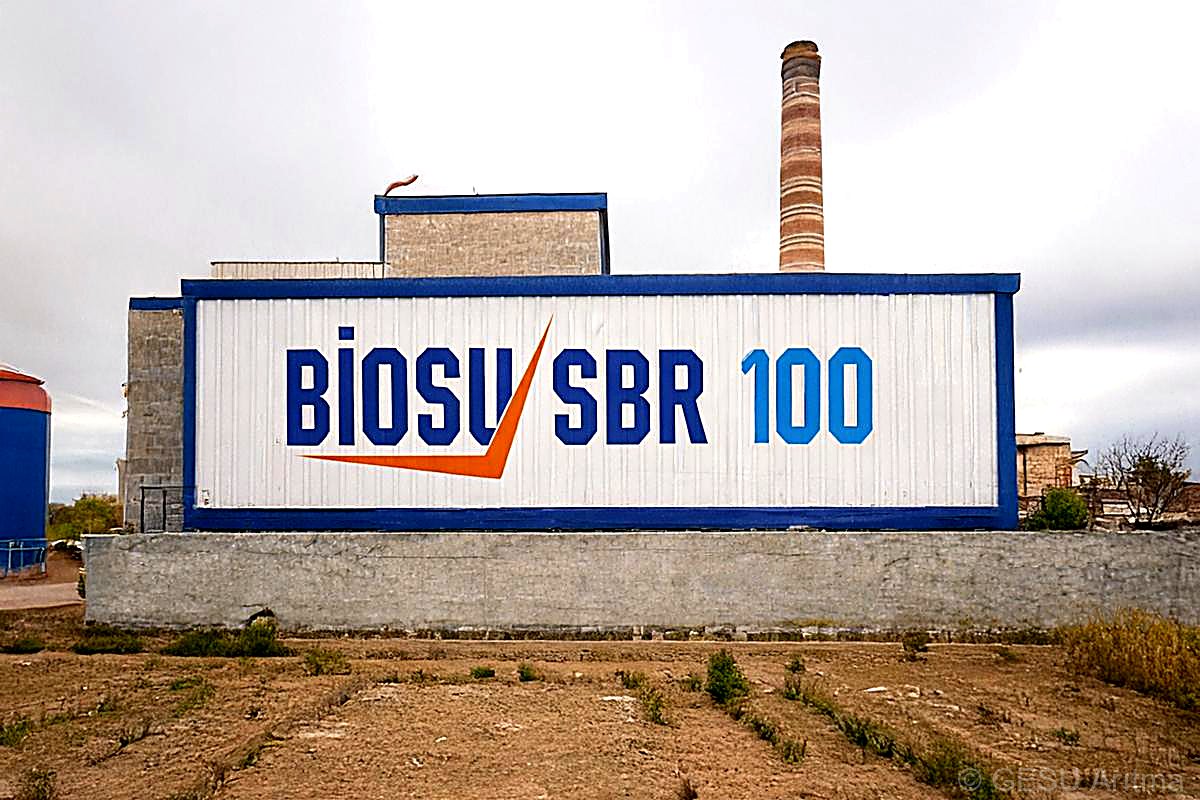

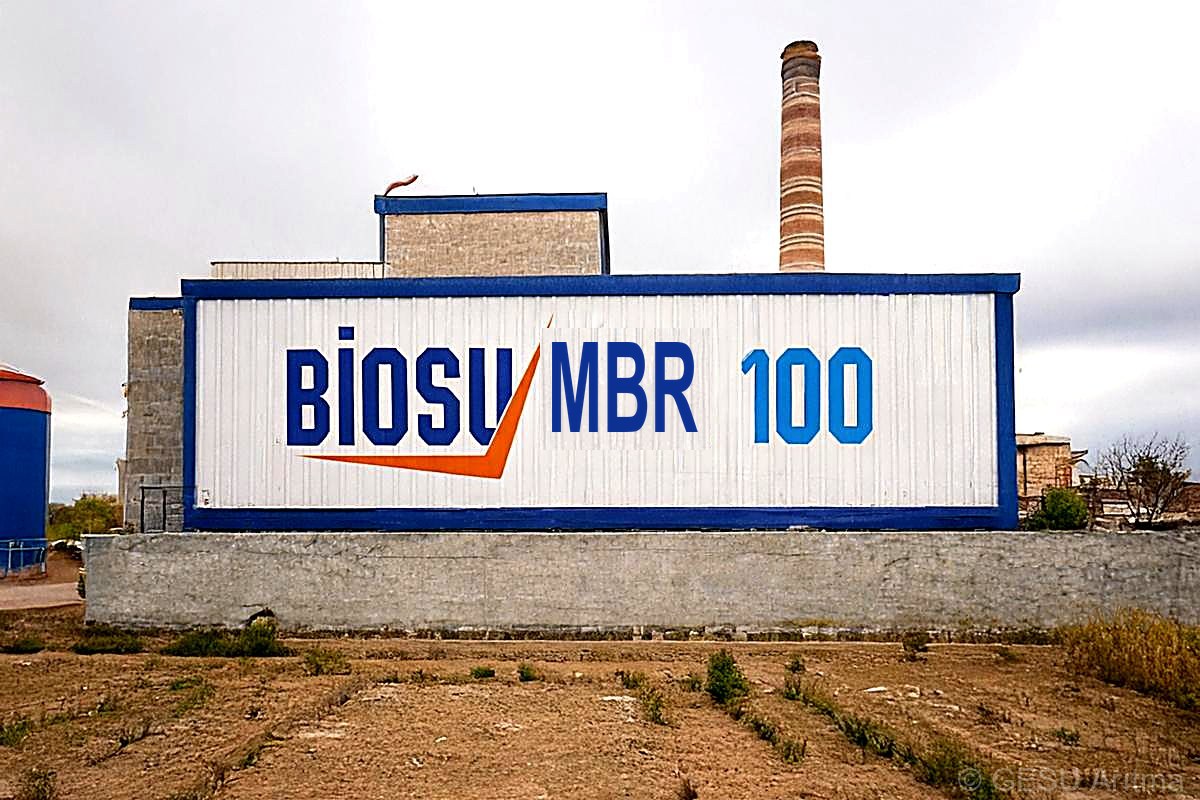

Sahada kurulu BİOSU üniteleri
Aşağıdaki model adları kataloğdan değil, sahada çalışan kendi ünitelerimizin üzerinden alınmıştır.
Çıkış Kalitesi ve Hangi Tabloya Uyar?
Ünite, çıkış suyunun Su Kirliliği Kontrolü Yönetmeliği (SKKY) kapsamındaki ilgili deşarj tablosunu sağlayacak şekilde boyutlandırılır. Evsel nitelikli atıksularda hedef tablo Tablo 21'dir (nüfusa göre 21.1–21.4 alt tabloları); endüstriyel atıksuda sektörün kendi tablosu geçerlidir.
| Parametre | Tipik giderim verimi | Çıkış hedefi |
|---|---|---|
| BOİ₅ | %90 – 98 | SKKY Tablo 21 (evsel) / ilgili sektör tablosu |
| KOİ | %85 – 98 | SKKY Tablo 21 (evsel) / ilgili sektör tablosu |
| AKM | %95 – 99+ | MBR'de membran bariyeri ile en düşük değer |
| Toplam azot | %80 – 90 (SBR/MBR) | Nitrifikasyon + denitrifikasyon dahil |
| Bakteri / virüs | MBR'de 3–6 log | Membran bariyeri; UV opsiyonel |
Değerler seri bazındadır; model bazlı ayrıntı için SBR, MBR ve MBBR sayfalarına bakın.
Gövde ve İmalat
BİOSU üniteleri fason değil, GESU'nun kendi atölyesinde imal edilir. Malzeme seçimi projeye göre yapılır; ne seçildiği teklifte ve onaylı imalat resimlerinde yazılıdır.
GESU, onaylanmamış katalog kodu ve şartname değeri yayınlamaz. Projenize ait kalınlık, kaplama ve marka bilgileri teknik föyle birlikte yazılı olarak iletilir.
Teslim Kapsamı: Ne Dahil, Ne Değil
Anahtar teslim demek, kapsamın yazılı olması demektir. Aşağıdaki liste standart BİOSU teslimatının çerçevesidir; nihai kapsam her projede teklif metninde kalem kalem tanımlanır.
GESU kapsamında (dahil)
Proses tasarımı ve boyutlandırma
Atıksu analizi, debi profili ve deşarj hedefine göre proses seçimi, kütle dengesi ve ekipman boyutlandırma.
Gövde / tank imalatı
GESU'nun Bursa'daki kendi fabrikasında; ISO 9001, ISO 14001 ve ISO 45001 belgeli üretim.
Havalandırma ekipmanları
Blower, difüzör hattı ve seçilen teknolojiye göre karıştırıcı / dekantör / taşıyıcı medya / membran modülü.
Pompa ve dozaj grubu
Terfi, geri devir ve çamur pompaları; proje gereğine göre kimyasal dozaj ve dezenfeksiyon ünitesi.
Elektrik ve otomasyon panosu
PLC, HMI dokunmatik panel, frekans invertörler, saha enstrümanları ve uzaktan izleme altyapısı.
Ünite içi boru ve elektrik tesisatı
Mekanik, elektrik ve otomasyon montajı fabrikada tamamlanır; sahaya test edilmiş halde gelir.
Sevkiyat ve saha montajı
Yerine indirme, kaide üzerine oturtma, giriş / çıkış / enerji bağlantıları. Teslim şekli ve kapsamı teklifte yazılır.
Devreye alma, performans testi ve operatör eğitimi
Sistem testleri, performans doğrulaması (SAT), işletme personeline yerinde eğitim, garanti başlangıcı.
İşletme ve bakım dokümantasyonu
Yerleşim planı, P&ID, ekipman listesi, işletme kılavuzu ve bakım periyot tablosu.
Garanti ve teknik destek
Mekanik ekipmanlar 2 yıl, paslanmaz / yapısal kısım 5 yıl garanti; 7/24 telefon desteği, opsiyonel O&M sözleşmesi.
Müşteri tarafında
- Betonarme kaide veya hazırlanmış saha platformu
- Üniteye kadar atıksu giriş hattı ile çıkış / deşarj hattı
- Saha elektrik beslemesi ve ana pano bağlantısı (uygun kesitte)
- İndirme için saha vinci / forklift ve manevra alanı (teklifte aksi belirtilmedikçe)
- Çevre izni, ruhsat ve deşarj başvuruları (GESU teknik dosya ile destekler)
- İşletme sarfları: elektrik, kimyasal ve oluşan çamurun bertarafı
Bu kalemler talep hâlinde GESU kapsamına alınabilir; teklif aşamasında konuşulur.
Montaj, Nakliye ve Devreye Alma
Ünite fabrikada bitirilir, sahaya iş biter halde gelir. Sahada yapılan iş; yerine indirmek, üç bağlantıyı yapmak ve çalıştırmaktır.
Gövde imalatı, ekipman montajı, tesisat ve fabrika testi.
Yerleştirme, boru ve elektrik bağlantıları, sızdırmazlık testleri.
Tek parça ünite vinçle kaideye indirilir; sahada montaj işi minimumdur.
Sahaya nasıl gelir?
- Konteyner tipi üniteler tek parça hâlinde, karayolu gabarisine uygun ölçülerde sevk edilir.
- Büyük kapasitelerde ünite, sahada birleştirilmek üzere modüler bölümlere ayrılarak taşınır.
- Sahada vinçle kaldırılıp hazırlanmış kaide üzerine indirilir.
- Sevkiyat planı — parça sayısı, sevkiyat ağırlığı, gabari ölçüleri ve kaldırma noktaları — onaylı imalat resimleriyle birlikte verilir.
Sahada yapılan üç bağlantı
- 1Atıksu giriş hattı
- 2Arıtılmış su çıkış / deşarj hattı
- 3Elektrik enerji beslemesi
Bağlantı çapları (DN) ve gerekli besleme gücü, projeye ait yerleşim planı ve ekipman listesinde verilir.
BİOSU Teknik Föyünü İsteyin
Debinizi, kişi sayınızı ve varsa atıksu analizinizi paylaşın; mühendisimiz projenize göre kapasite, yerleşim ölçüsü (U×G×Y), kurulu güç (kW), bağlantı çapları ve sevkiyat bilgisi içeren teknik föyü hazırlayıp size göndersin. Hazır bir PDF göndermiyoruz — föy sizin projenize göre yazılıyor.
BİOSU paket arıtma teklifi için bize ne göndermelisiniz?
BİOSU'da doğru modeli seçebilmemiz için önce nasıl bir su ve nasıl bir kullanım olduğunu bilmemiz gerekiyor. Aşağıdaki bilgiler elimizde olduğunda teklif tek turda çıkar.
- 1Kaç kişilik / kaç m³/gün debi arıtılacak (eşdeğer nüfus veya günlük debi)
- 2Atıksuyun kaynağı: evsel, otel/site, mezbaha, süt, gıda, kamp, şantiye
- 3Varsa atıksu analizi: KOİ, BOİ₅, AKM, yağ-gres, TN, TP, pH
- 4Arıtılan suyun akıbeti: alıcı ortama deşarj, kanalizasyon, sulama veya geri kullanım
- 5Debinin gün içindeki dağılımı — sabah/akşam pikleri, mevsimsel kullanım (yazlık tesis mi)
- 6Yerleşim: gömülü mü, üstte mi, konteyner mi; mevcut alan ölçüsü
- 7Elektrik ve su altyapısı durumu; jeneratör var mı
- 8İşletme tercihi: operatörsüz tam otomatik mi, uzaktan izleme isteniyor mu

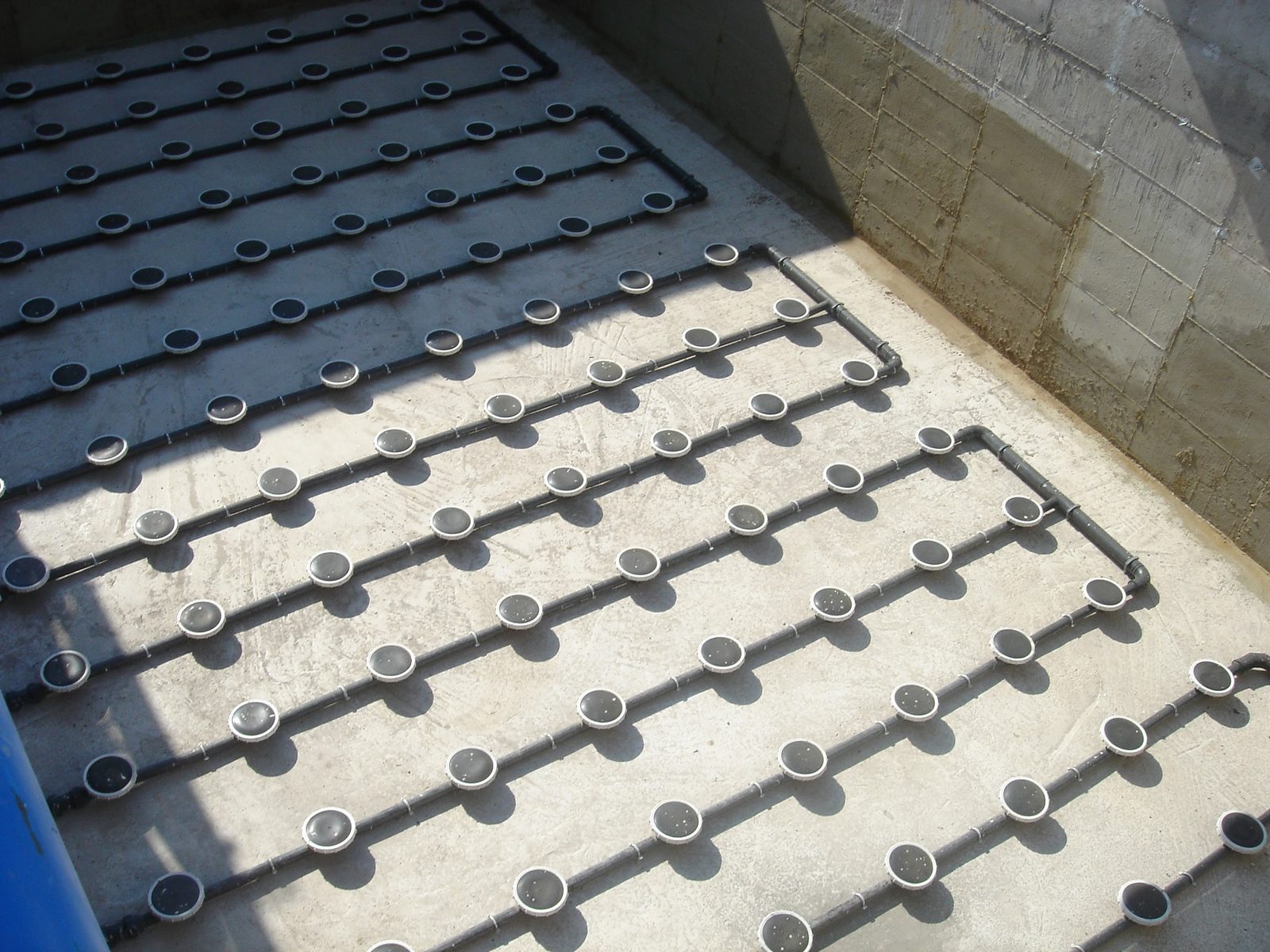

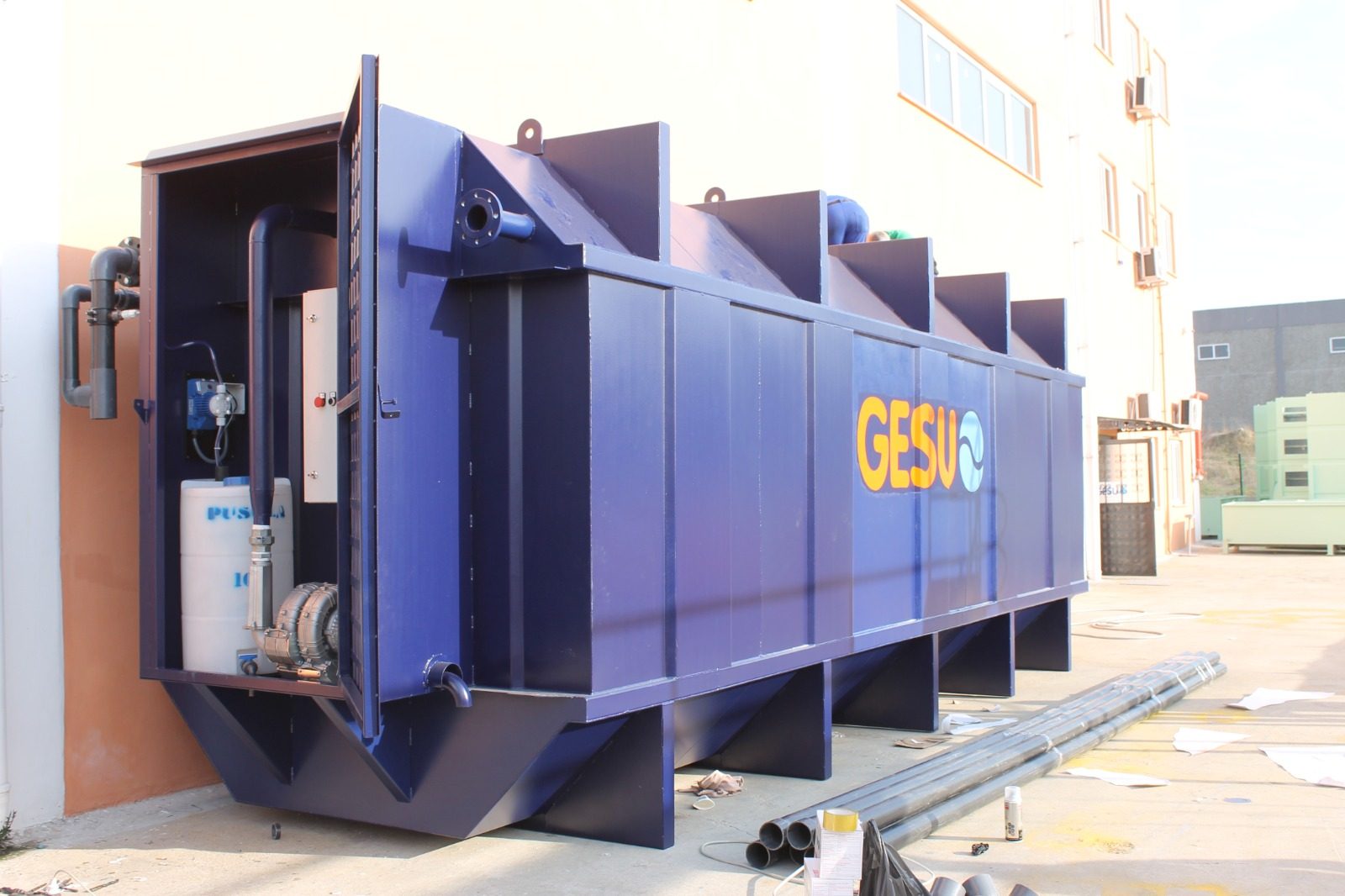

Sahadan
Stok görsel değil — kendi imalatımız, kendi sahalarımız.
Projenizi Konuşalım
30 yıllık deneyimimizle projenize en uygun çözümü birlikte belirleyelim.
BİOSU Paket Arıtma - Sıkça Sorulan Sorular
Satın alma ve teknik ekiplerin en sık sorduğu soruları derledik. Aradığınız cevabı bulamadıysanız bizimle iletişime geçin.
BİOSU paket arıtma sistemleri nelerdir?
BİOSU, GESU'nun paket biyolojik arıtma serisidir: BİOSU SBR (ardışık kesikli reaktör), BİOSU MBBR (hareketli yatak biyofilm) ve BİOSU MBR (membran biyoreaktör). Seriler 5-2.000 m³/gün bandında, 50-10.000 kişi eşdeğer nüfusa kadar projelendirilir. Üniteler fabrikada komple imal edilir, konteyner içinde veya açık şasi üzerinde sahaya hazır teslim edilir.
Hangi BİOSU modelini seçmeliyim?
Arıtılmış suyu geri kullanacaksanız MBR, yeriniz darsa veya yük mevsimsel olarak sıçrıyorsa ya da mevcut havuzu güçlendirmek istiyorsanız MBBR, amaç deşarj limitini en düşük yatırımla sağlamaksa SBR seçilir. Kesin seçim atıksu analizi, tasarım debisi ve hedef deşarj tablosu birlikte değerlendirilerek yapılır.
BİOSU paket arıtma ne kadar alan kaplar?
Gereken alan seçilen teknolojiye ve kapasiteye göre değişir. Konteyner tipi BİOSU ünitelerinde alan ihtiyacı, ünitenin ayak izi ile çevresindeki servis ve manevra payından ibarettir; ayrı son çöktürme havuzu veya geniş betonarme yapı gerekmez. MBR ve MBBR aynı kapasitede SBR'ye göre daha az yer kaplar. Projenize ait kesin ölçü ve gerekli saha alanı, teklifle verilen yerleşim planında belirtilir.
BİOSU ünitesi taşınabilir mi, başka bir sahaya yeniden kurulabilir mi?
Evet. Konteyner ve şasi montajlı BİOSU üniteleri fabrikada komple imal edilir ve sahaya vinçle indirilir; aynı şekilde sökülüp yeni bir sahaya taşınabilir ve yeniden kurulabilir. Betonarme havuzlu klasik tesiste bu mümkün değildir. Şantiye, geçici yerleşim ve kiralık tesis uygulamalarında bu özellik belirleyicidir. Taşıma öncesi boşaltma, temizlik ve bağlantı sökümü GESU servisiyle planlanır.
BİOSU paket arıtma kurulum süresi ne kadardır?
Fabrika imalatı 25-45 gün, saha montajı 5-20 gün arasındadır (kapasite ve model bağımlı). Konteyner versiyonlarında yerleştirme 2-5 günde tamamlanır. Devreye alma ve biyolojik kültürün oturması bunlara ek olarak birkaç hafta sürer; MBBR'de biyofilm gelişimi 2-4 hafta, MBR'de kültür beslemesi 2-4 haftadır.
Enerji tüketimi ne kadardır?
Enerjinin büyük bölümü havalandırma blowerlarından ve pompalardan gelir; MBR'de ayrıca permeat çekimi ile membran hava süpürmesi eklenir. Bu nedenle kWh/m³ değeri atıksu yüküne, seçilen teknolojiye ve çalışma rejimine göre değişir; tek bir katalog rakamı vermek doğru olmaz. Projenize ait kurulu güç (kW) ve tahmini günlük tüketim, teklif ekindeki ekipman listesinde kalem kalem verilir.
Sistemin ömrü ne kadardır?
Yapısal ömür gövde malzemesine ve bakım rejimine bağlıdır: paslanmaz çelik gövdeler uzun ömürlüdür, karbon çelik gövdelerde ömrü boya sisteminin periyodik bakımı belirler. Garanti tarafında mekanik ekipmanlar 2 yıl, paslanmaz ve yapısal kısımlar 5 yıl kapsamdadır. MBR membran modüllerinin tipik kullanım ömrü, uygun işletme ve CIP rejimiyle 5-10 yıldır ve modül değişimi planlı bir bakım kalemidir.
Paket arıtma fiyatını ne belirler?
GESU internet sitesinde fiyat yayınlamaz; her BİOSU projesi atıksu karakterine göre boyutlandırıldığı için fiyat da projeye özeldir. Maliyeti belirleyen ana kalemler: seçilen teknoloji (SBR / MBBR / MBR), tasarım debisi ve kirlilik yükü, gövde malzemesi (PP, karbon çelik veya paslanmaz), konteyner mi açık şasi mi olduğu, otomasyon seviyesi, dezenfeksiyon ve geri kazanım eklentileri, nakliye ve montaj kapsamı. Debinizi ve varsa analiz sonuçlarınızı paylaşın; kapsamı netleştirip teklif hazırlayalım.
Çıkış suyu hangi standardı sağlar?
Ünite, çıkış suyunun Su Kirliliği Kontrolü Yönetmeliği (SKKY) kapsamındaki ilgili deşarj tablosunu sağlayacak şekilde boyutlandırılır. Evsel nitelikli atıksularda hedef tablo Tablo 21'dir (nüfusa göre 21.1-21.4 alt tabloları); endüstriyel atıksuda sektörün kendi tablosu geçerlidir. Hangi tablonun ve hangi limitin uygulanacağı alıcı ortama, kapasiteye ve yetkili idarenin görüşüne bağlıdır. Sözleşmede garanti edilen çıkış değerleri her projede yazılı olarak belirlenir.
Teslim kapsamına neler dahildir?
Standart kapsam; proses tasarımı ve boyutlandırma, gövde imalatı, proses ekipmanları, elektrik ve otomasyon panosu, ünite içi boru ve elektrik tesisatı, sevkiyat ve saha montajı, devreye alma, performans testi (SAT), operatör eğitimi, işletme ve bakım dokümantasyonu ile garanti ve teknik desteği içerir. Müşteri tarafında ise betonarme kaide, üniteye kadar giriş ve çıkış hatları, saha elektrik beslemesi, indirme için vinç veya forklift ve çevre izin başvuruları kalır. Nihai kapsam her projede teklif metninde kalem kalem tanımlanır.
BİOSU sistemleri garanti süresi nedir?
Mekanik ekipmanlar 2 yıl, paslanmaz çelik yapı 5 yıl garantilidir. MBR membran modülleri üretici garantisi kapsamındadır. O&M sözleşmesiyle garanti kapsamı genişletilebilir.
BİOSU için teknik destek var mı?
Evet. Uzaktan izleme, 7/24 telefon desteği, periyodik bakım, saha servisi ve yedek parça desteği sağlanır. SLA bazlı O&M sözleşmeleri mevcuttur.
BİOSU hangi sektörlere ve yerlere uygundur?
Otel ve tatil köyleri, siteler ve toplu konutlar, köy ve belde belediyeleri, fabrikaların personel (evsel nitelikli) atıksuyu, okul, yurt ve kampüsler, hastane ve sağlık tesisleri, askeri tesis ve kamplar, maden ve sondaj sahaları, şantiye ve geçici yerleşimler, dinlenme tesisi ve restoranlar, gıda ve içecek işletmeleri (ön arıtma sonrası), su ürünleri ve çiftlik tesisleri ile su geri kazanımı gereken uygulamalar. Doğru model seçimi atıksu karakterine göre yapılır.
