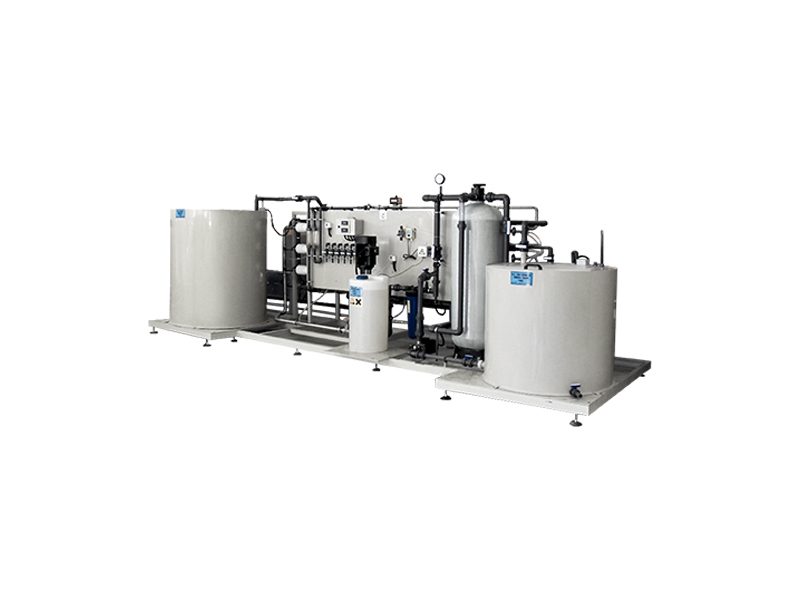

Membran Sistemleri
Ultrafiltrasyon, nanofiltrasyon ve ters osmoz membran donanımları.
Membran sistemi nedir, ne işe yarar? Membran sistemi; suyu yarı geçirgen bir zardan basınç altında geçirerek askıda katıyı, kolloidi, makromolekülleri veya çözünmüş tuzları fiziksel olarak ayıran bir ayırma ünitesidir. Ayırma sınırına göre üç ana sınıfı vardır: UF (partikül, kolloid, bakteri), NF (renk, sertlik ve çok değerlikli iyonlar) ve RO (çözünmüş tuzların büyük bölümü). Bir membran ünitesi yalnızca membrandan ibaret değildir; ön arıtma, kartuş filtre, yüksek basınç pompası, basınç kılıfları, CIP (yerinde kimyasal temizlik) ünitesi ve enstrümantasyon bir bütün olarak tasarlanır. GESU bu skidleri Bursa'daki kendi fabrikasında imal eder; Beko-Arçelik Eskişehir tesisinde sıfırdan kurulan çift hatlı su geri kazanım sistemi ile Namet Gümüşova'daki MBR + RO hattı bu ekipman grubunun saha uygulamalarıdır.
Ürün Yelpazesi
UF Membran Üniteleri
Hollow fiber ve flat sheet modüller. MBR ve ön filtrasyon. Otomatik geri yıkama ve CIP.

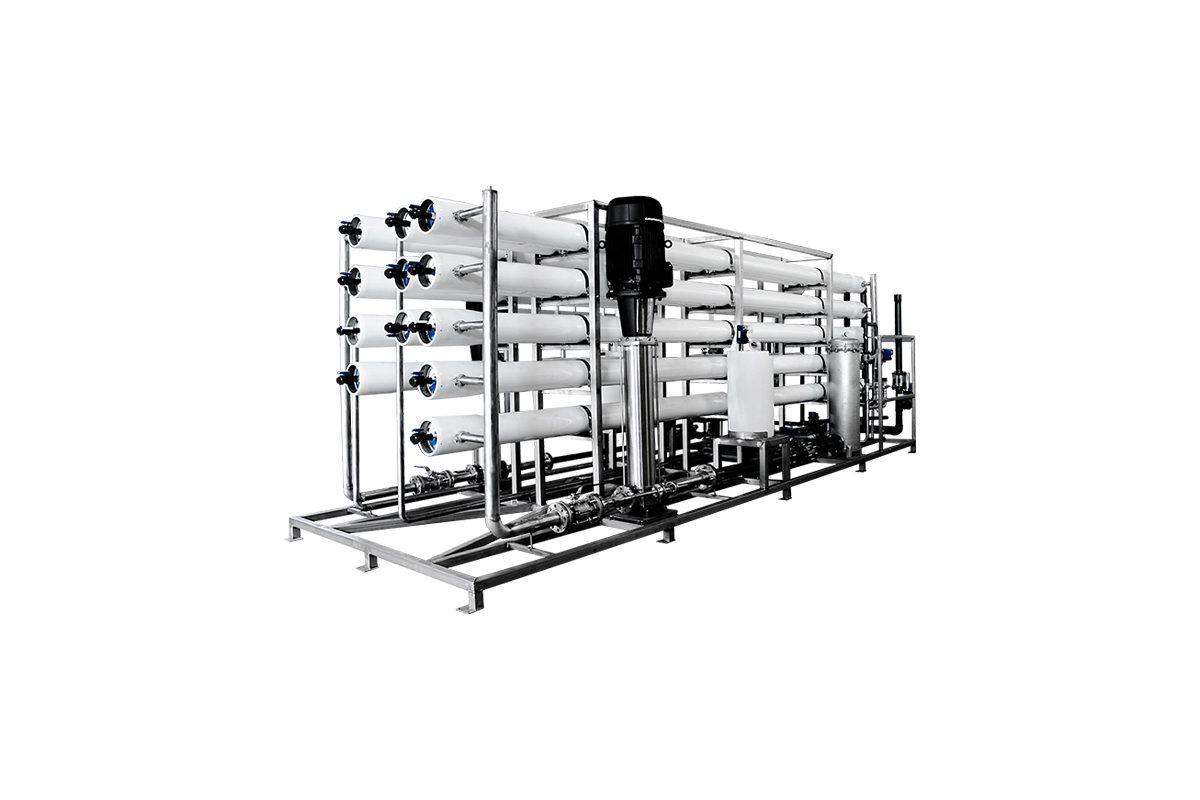

RO Membran Skidleri
Spiral wound elemanlar. Tek/çift kademeli. HP pompa ve enerji geri kazanım dahil.
NF Membran Üniteleri
Seçici tuz giderimi. Renk ve çok değerlikli iyon giderimi.
Membran Kasaları
Paslanmaz çelik veya FRP basınçlı tüpler. 4" ve 8" elemanlar için.
CIP Temizlik Sistemi
Kimyasal yıkama ünitesi. Dozlama, ısıtma ve resirkülasyon dahil.
Enstrümantasyon
Akış, basınç, iletkenlik, SDI ölçüm sistemleri.
Teknik Özellikler
Membran kademesi zincirin neresinde durur?
Membran, arıtma zincirinin en sonundaki hassas kademedir. Kendisinden önceki her ünite aslında onu korumak için vardır; membranın ömrünü belirleyen şey membranın kendisi değil, önündeki arıtmanın kalitesidir.
Konsantre (atık) akım baştan planlanır: deşarj, ikinci kademe ile hacim azaltma veya ZLD. Zincirin uzunluğu, hedeflenen su kalitesine ve ham suyun karakterine göre değişir.
| Sınıf | Neyi tutar | Neyi geçirir | Tipik görevi |
|---|---|---|---|
| MF — Mikrofiltrasyon | Askıda katı, bakteri, iri kolloid | Çözünmüş tuzlar, virüs, makromoleküller | Ön arıtma, MBR'de çamur ayırma |
| UF — Ultrafiltrasyon | Kolloid, bakteri, virüsün önemli bölümü, makromoleküller, yağ damlacıkları | Çözünmüş tuzlar ve küçük organik moleküller | RO ön arıtması, dezenfeksiyon desteği, MBR |
| NF — Nanofiltrasyon | Çok değerlikli iyonlar (sertlik, sülfat), renk, orta boy organikler | Tek değerlikli iyonların önemli bölümü (ör. sodyum, klorür) | Seçici tuz giderimi, renk giderimi, yumuşatma alternatifi |
| RO — Ters Osmoz | Çözünmüş tuzların büyük bölümü, organikler, iyonlar | Su ve çok küçük nötr moleküllerin bir kısmı (ör. çözünmüş gazlar) | Geri kazanım, demineralizasyon, kazan besi suyu hazırlama |
Hangi sektörlerde tipik olarak gerekir?
Membran kademesi; su tüketimi yüksek, deşarj limitleri sıkı veya proses suyu kalitesi kritik olan tesislerde devreye girer:
Bir membran skidi çevrimde ne yapar?
Aşağıdaki adımlar basınçlı bir membran ünitesinin (UF/NF/RO) çalışma çevrimini anlatır. Batık MBR membranlarında basınç yerine emiş (vakum) kullanılır, temizlik mantığı aynıdır.
-
1
Ön arıtma membranı korur
Membran, kendisinden önceki kademenin kalitesi kadar iyidir. UF öncesinde ince elek/disk filtre; RO öncesinde UF veya kum filtre + kartuş filtre + antiskalant dozlaması bulunur. Ön arıtma yetersizse membran değil, işletme maliyeti ödenir.
-
2
Besleme pompası basınç uygular
Yüksek basınç pompası suyu membran yüzeyine iter. Uygulanan basınç, giderilecek tuzun yarattığı ozmotik basıncı aşmak zorundadır — bu yüzden tuzluluk arttıkça enerji tüketimi artar.
-
3
Çapraz akışta ayırma olur
Su membran yüzeyine paralel akar. Bir kısmı yarı geçirgen tabakadan geçerek süzüntü (permeat) olur; geri kalanı tutulan kirleticileri sürükleyerek konsantre (retentat) olarak çıkar. Bu paralel akış yüzeyin sürekli süpürülmesini sağlar.
-
4
Geri kazanım oranı belirlenir
Beslemenin yüzde kaçının süzüntü olarak alındığı, sistemin geri kazanım (recovery) oranıdır. Oran yükseldikçe konsantre daha tuzlu olur; çökelme sınırına yaklaşılır. Antiskalant ve kademe düzeni bu sınırı yönetir.
-
5
Kirlenme takip edilir
Zamanla yüzeyde biyofilm, kolloid ve tuz birikir. Belirti nettir: aynı debi için gereken basınç farkı (TMP) yükselir, süzüntü kalitesi bozulur, tuz geçişi artar. Bu üç veri normalize edilerek izlenir.
-
6
Geri yıkama ve CIP yapılır
UF'te periyodik geri yıkama ve kimyasal destekli yıkama; RO'da ise kimyasal temizlik (CIP) uygulanır. Asidik yıkama kireç ve metal oksitleri, bazik yıkama organik ve biyolojik kirliliği alır. Geciken CIP kalıcı performans kaybı bırakır.
Emniyet ve duruş mantığı: Membran sisteminde en pahalı hata kuru çalıştırma ve basınç darbesidir. Alçak basınç şalteri, yumuşak yol verme ve yavaş açan otomatik vanalar zorunludur. Elemanlar uzun süre kuru veya dezenfektansız beklerse biyolojik kirlenme ile geri dönülmez şekilde bozulur; duruşta koruma çözeltisi uygulanır.
Bir membran sistemi neye göre seçilir?
Bu tablo kapasite listesi değil, karar tablosudur: membran sisteminde hangi büyüklüğün neyi belirlediğini gösterir. Kesin tasarım; ham su analizi, SDI ölçümü ve gerektiğinde pilot çalışma ile yapılır.
| Kriter | Ne ifade eder | Neye göre belirlenir | Yanlış seçilirse |
|---|---|---|---|
| Ayırma sınıfı (MF/UF/NF/RO) | Hangi boyuttaki kirleticinin tutulacağı | Hedef su kalitesi: bulanıklık mı, renk-sertlik mi, iletkenlik-tuz mu düşürülecek | Gereğinden hafif sınıf hedefi tutturamaz; gereğinden ağır sınıf gereksiz basınç ve daha zor bir ön arıtma demektir |
| Besleme suyu tıkanma yükü (SDI, bulanıklık) | Kolloidal kirlenme eğilimi | Ön arıtma çıkışında ölçülen SDI ve bulanıklık; membran üreticisinin sınır değeri | Sınır aşılırsa membran hızla tıkanır, CIP sıklığı artar ve ömür kısalır |
| Serbest klor ve oksidan | Poliamid membranın kimyasal dayanımı | Ham suda/ön arıtmada klorlama var mı; aktif karbon veya sodyum bisülfit ile giderim | Poliamid membran oksidanla geri dönüşsüz zarar görür; tuz tutma kalıcı olarak düşer |
| Akı (flux, L/m²·saat) | Birim membran alanından geçen debi | Besleme suyu türü ve kirlenme eğilimi; kirli sularda düşük, temiz sularda yüksek akı seçilir | Yüksek akı kirlenmeyi hızlandırır ve membranı erken yaşlandırır; düşük akı gereksiz büyük sistem demektir |
| Geri kazanım oranı (recovery) | Beslemenin ne kadarının permeat olarak alındığı | Suyun çökelme eğilimi (sertlik, silis, sülfat, baryum), antiskalant performansı, konsantre bertaraf imkânı | Aşırı yüksek oran son elemanlarda kireç/silis çökelmesi ve kalıcı kirlenme yaratır |
| Membran malzemesi & eleman tipi | Spiral sarımlı poliamid TFC, PVDF/PES hollow fiber, plakalı (MBR) modüller | Sıcaklık, pH aralığı, yağ ve çözücü varlığı, temizlik kimyasalları | Malzeme uyumsuzluğu ilk CIP'te veya ilk sıcaklık pikinde modül kaybına yol açar |
| Basınç kılıfı (kasa) | FRP veya paslanmaz çelik; eleman çapı (yaygın 4" ve 8") ve seri eleman sayısı | Tasarım basıncı, klorür yükü, hijyen/sanitasyon ihtiyacı, saha koşulları | Yanlış basınç sınıfı emniyet sorunu, yanlış malzeme klorür korozyonu doğurur |
| Kademe düzeni (array) | Kaç kademe, kademe başına kaç kasa (ör. 2:1 düzen) | Hedef geri kazanım oranı ve her elemanda korunması gereken en düşük konsantre debisi | Son elemanlarda çapraz akış düşerse konsantrasyon polarizasyonu ve çökelme başlar |
| CIP ünitesi | Temizlik tankı, pompa, ısıtıcı, filtre ve kimyasal uyumluluğu | Membran alanı, üreticinin izin verdiği pH ve sıcaklık aralığı, kirlenme türü | Yetersiz CIP debisi kiri sökemez; sınır dışı pH/sıcaklık membranı kalıcı olarak bozar |
| Enstrümantasyon & veri | Debi, basınç, iletkenlik, sıcaklık, pH/ORP ölçümü ve normalize edilmiş performans takibi | İşletme disiplini ve otomasyon seviyesi; SCADA entegrasyonu | Normalize veri tutulmazsa kirlenme fark edilmeden ilerler, CIP her zaman geç kalır |
| Konsantre yönetimi | Atık akımın nereye gideceği | Deşarj limitleri, ikinci kademe/ZLD seçeneği, proseste yeniden kullanılabilirlik | Konsantre planlanmazsa sistem kâğıt üstünde çalışır, sahada devreye alınamaz |
| Sıcaklık | Besleme suyu sıcaklığı ve mevsimsel değişimi | Su kaynağı; membran üreticisinin sıcaklık sınırları | Soğuk suda geçirgenlik düşer, aynı debi için daha yüksek basınç gerekir; sıcaklık sınırı aşılırsa membran zarar görür |
Tablodaki ölçütler tipik mühendislik yaklaşımlarıdır, kapasite taahhüdü değildir. Sisteminizin kademe düzenini ve geri kazanım oranını birlikte belirlemek için teklif formundaki su analizi alanlarını doldurabilirsiniz.
GESU imalat kabiliyeti
Membran skidleri; şasi, boru hattı, pompa ve enstrüman montajı ile birlikte Bursa Deri İhtisas ve Karma OSB'deki kendi fabrikamızda kurulur. Membran elemanları dünya ölçeğinde üreticilerden temin edilir; sistemin tasarımı, imalatı ve devreye alınması GESU'ya aittir.
Malzeme yelpazesi
304 ve 316L kalite paslanmaz çelik, karbon çelik (St 37) ile PP ve HDPE. Yüksek basınç hattı ve kimyasal hatlar ayrı malzeme mantığıyla seçilir.
Kaynak & kesim
Robotik kaynak, CNC plazma ve lazer kesim, CNC abkant büküm. Paslanmaz hatlarda TIG kaynak ve hijyenik tasarım.
Plastik imalat
4 metre işleme boyunda PP/HDPE CNC alın kaynak. CIP tankları ve kimyasal dozaj hatları için agresif ortama uygun plastik imalat.
Garanti
Mekanik ekipmanda 2 yıl, paslanmaz gövdede 5 yıl garanti. Devreye alma ve periyodik bakım desteği aynı ekipten.
Hangi parça hangi malzemeden imal edilir?
"Paslanmaz" tek kelimeyle teklif karşılaştırılmaz. Aşağıda ekipmanın her ana parçası için tipik malzeme seçimimiz, agresif ortam alternatifi ve seçimi belirleyen mühendislik nedeni yer alıyor.
| Parça | Tipik seçim | Agresif / ağır hizmet | Neden böyle seçilir |
|---|---|---|---|
| Membran elemanları | Tedarikçi markalı (spiral wound / hollow fiber) | — | Sarf malzemesidir. Marka ve tip, besleme suyu analizine göre projeksiyon yazılımıyla seçilir. |
| Basınç kasaları (housing) | FRP veya AISI 316L | Duplex | Çalışma basıncına göre seçilir; 4" ve 8" elemanlar için farklı gövdeler kullanılır. |
| Skid şasi ve borulama | AISI 304/316L | PVC/PVDF hatlar | Süzüntü hattı ile konsantre hattı ayrı malzeme sınıfında olabilir; konsantre daha korozifdir. |
| Yüksek basınç pompası | Çok kademeli paslanmaz pompa | Enerji geri kazanımlı | Deniz suyu ve yüksek tuzlulukta enerji geri kazanım ünitesi işletme maliyetini belirgin düşürür. |
| Kartuş filtre gövdesi | AISI 304 veya PP | AISI 316L | RO öncesi son emniyet kademesidir; 5 µm tipik, filtre değişim sıklığı ön arıtmanın aynasıdır. |
| CIP ünitesi | PP/HDPE tank + paslanmaz pompa | Isıtıcılı | Ilık kimyasal temizlik verimi artırır; ısıtıcı çoğu projede opsiyon olarak atlanır ve sonradan istenir. |
| Enstrümantasyon | Basınç, debi, iletkenlik, pH | SDI, ORP, sıcaklık | Normalize performans takibi için giriş-süzüntü-konsantre üçlüsünde ölçüm şarttır. |
AISI 304 (EN 1.4301)
Genel atıksu uygulamalarında standart seçim. Klorür ve düşük pH karşısında çukurcuk korozyonuna açıktır.
AISI 316L (EN 1.4404)
Molibden içerir; klorürlü, asidik ve deniz suyu etkisindeki hatlarda tercih edilir. Düşük karbon kaynağa uygundur.
Duplex (EN 1.4462)
Yüksek klorür ve yüksek mekanik yükün birlikte olduğu özel hatlarda; proje bazında değerlendirilir.
Kaynaklı paslanmaz imalatta kaynak sonrası temizlik ve pasifleştirme uygulanır; bu işlem atlanırsa doğru malzeme seçilmiş olsa bile ısı etkisi bölgesi ilk korozyon noktası olur.
Fiyata ne dahil, ne değil?
Ekipman tekliflerinin karşılaştırılmasını en çok zorlaştıran şey kapsam farkıdır: iki teklif aynı ekipmanı anlatır ama biri panoyu, montajı ve devreye almayı içerir, diğeri içermez. Aşağıda tipik kapsam ayrımımız yer alıyor.
Standart teslimde dahil
- Membran skidi: şasi, basınç kasaları ve proses borulaması
- Besleme/yüksek basınç pompası ve armatürler
- Kartuş filtre gövdesi ve ilk kartuş takımı
- Temel enstrümantasyon: basınç, debi ve iletkenlik ölçümü
- PLC kontrol panosu ve otomatik çalışma-durma sekansı
- Fabrika içi su testi (FAT), saha montajı ve devreye alma
- Operatör eğitimi, işletme kılavuzu ve performans raporu
- Mekanik ekipmanda 2 yıl, paslanmaz gövdede 5 yıl garanti (membran elemanları üretici garantisine tabidir)
Opsiyon olarak verilir
- Membran elemanlarının ilk dolumu
- CIP (kimyasal temizlik) ünitesi, ısıtıcılı seçenek
- Antiskalant/asit dozlama üniteleri
- Enerji geri kazanım ünitesi (yüksek tuzlulukta)
- SDI ölçüm seti ve genişletilmiş enstrümantasyon
- İkinci kademe RO, permeat şartlandırma (remineralizasyon)
- Konsantre yönetimi: geri devir, buharlaştırıcı veya ZLD entegrasyonu
- SCADA, uzaktan izleme ve normalize performans raporlaması
- Yedek kartuş, conta ve o-ring seti
Alıcı tarafına ait
- Skidin yerleşeceği kapalı, sıcaklığı kontrollü mahal ve zemin
- Elektrik besleme ve ana pano beslemesi
- Besleme suyu hattı, süzüntü ve konsantre tahliye hatları
- Kimyasal tedariki ve ilk dolum
- Membran elemanlarının depolanacağı uygun ortam
- Konsantrenin deşarj izni ve bertaraf yolu
Garanti
Mekanik ekipmanda 2 yıl, paslanmaz gövdede 5 yıl. Aşınma ve sarf parçaları (conta, bez, astar, lastik sıyırıcı, prob sarfı) garanti kapsamı dışındadır.
Yedek parça
Ekipmanı kendi atölyemizde imal ettiğimiz için yedek parçası da bizde üretilir; ithal parça beklemesi olmadan temin edilir.
Retrofit ve modernizasyon
Mevcut betonarme yapıya ve mevcut kanal ölçüsüne göre projelendirme yapılır; ekipman sahaya uyarlanır, saha ekipmana değil.
Bu ayrım tipik kapsamı gösterir. Her teklifte kapsam madde madde yazılır ve sözleşmeyle kesinleşir; proje şartlarına göre kalemler standart ile opsiyon arasında yer değiştirebilir.
Membran sistemleri — sıkça sorulan sorular
Aradığınız cevabı bulamadıysanız bizimle iletişime geçin.
UF ile RO arasındaki fark nedir, hangisi seçilir?
Fark, ayırma sınırındadır. Ultrafiltrasyon (UF) askıda katıyı, kolloidi, bakteri ve makromolekülleri fiziksel olarak tutar; çözünmüş tuzları geçirir, bu yüzden düşük basınçla çalışır ve iletkenliği düşürmez. Ters osmoz (RO) ise çözünmüş tuzların büyük bölümünü de tutar; ozmotik basıncı yenmek gerektiği için çok daha yüksek basınç ve daha titiz bir ön arıtma ister. Sadece bulanıklık, mikroorganizma veya kolloid giderilecekse UF yeterlidir; iletkenlik, sertlik, tuz veya toplam çözünmüş madde düşürülecekse RO gerekir. Geri kazanım projelerinde ikisi çoğu zaman birlikte kullanılır: UF, RO'nun ön arıtmasıdır.
RO membranı ne zaman temizlenmelidir (CIP)?
Temizlik kararı takvimle değil, normalize edilmiş performans verisiyle verilir. Sektörde yaygın kabul gören eşikler şunlardır: normalize permeat debisinde belirgin düşüş, kademeler arası fark basınçta belirgin artış veya tuz geçişinde belirgin artış. Bu üç göstergeden biri referans değerinden sapmaya başladığında CIP planlanır. Kirlenmenin türü de temizlik kimyasalını belirler: biyofilm ve organik kirlenmede alkali, kireç ve metal oksit çökeleklerinde asidik yıkama uygulanır. Temizliğin geciktirilmesi kirliliği geri döndürülemez hale getirebildiği için, ilk günden itibaren normalize veri kaydı tutulması membran ömrünün en belirleyici alışkanlığıdır.
Membran sisteminden önce neden ön arıtma şarttır?
Membran, kirliliği yüzeyinde biriktirerek çalışır; besleme suyu ne kadar temizse kirlenme o kadar yavaş ilerler. RO beslemesinde kolloidal tıkanma indeksi (SDI) belirleyici ölçüttür ve üretici sınırının altında tutulması beklenir. Ayrıca poliamid ince film kompozit membranlar serbest klora karşı dayanıksızdır; klorlanmış suda aktif karbon veya sodyum bisülfit ile klor giderimi zorunludur. Sertlik, silis, sülfat ve demir gibi çökelme yapabilecek bileşenler için antiskalant dozajı ve geri kazanım oranı birlikte belirlenir. Yağ-gres ise membran için en zorlu kirleticilerdendir; membrandan önce mutlaka giderilir.
Membran basınç kılıfı FRP mi paslanmaz çelik mi olmalı?
Her ikisi de yaygındır ve seçim işletme koşullarına bağlıdır. FRP (cam elyaf takviyeli polyester) kılıflar korozyona karşı doğal olarak dayanıklıdır ve deniz suyu gibi yüksek klorürlü uygulamalarda tercih edilir. Paslanmaz çelik kılıflar ise mekanik dayanım, sıcak su veya buharlı sanitasyon gerektiren gıda-ilaç uygulamaları ile darbe riski olan sahalar için uygundur; klorür yükü varsa 316L kalite seçilir. Kılıf seçilirken eleman çapı (yaygın olarak 4 inç ve 8 inç), seri bağlanacak eleman sayısı ve tasarım basıncı sınıfı birlikte belirlenir; besleme-konsantre bağlantısının yan mı uç mu olacağı skid yerleşimini doğrudan etkiler.
RO konsantresi (atık akım) ne olur?
RO, suyu yok etmez; tuzu ve kirliliği daha küçük bir hacimde yoğunlaştırır. Bu konsantre akım en baştan tasarımın parçası olmalıdır. Seçenekler; deşarj limitleri sağlanıyorsa kanal veya alıcı ortama deşarj, ikinci kademe membran veya nanofiltrasyon ile hacmin daha da düşürülmesi, buharlaştırma-kristalizasyon ile sıfır sıvı deşarja (ZLD) gidilmesi ya da uygun proseslerde konsantrenin geri kullanılmasıdır. Geri kazanım oranı arttıkça permeat kazancı artar ama çökelme riski ve konsantre tuzluluğu da artar; bu denge antiskalant seçimi ve su analiziyle kurulur.
MBR membranı ile RO membranı aynı şey midir?
Hayır. MBR (membran biyoreaktör) membranları genellikle mikrofiltrasyon veya ultrafiltrasyon sınıfındadır ve biyolojik havuzun içinde ya da yanında çalışarak aktif çamuru sudan ayırır; yani son çöktürme havuzunun yerini alır. Gözenek yapısı tuz tutmaya uygun değildir, çıkış suyunun iletkenliği girişle hemen hemen aynıdır. RO ise ayrı bir kademedir, MBR çıkışındaki berrak suyu alarak tuz giderimi yapar. Su geri kazanım hatlarında ikisi arka arkaya kurulur: MBR biyolojik ayırmayı, RO tuz giderimini üstlenir.
Membranla ilgili diğer sayfalar
Sahadan & Atölyeden
Stok görsel değil — kendi imalatımız, kendi sahalarımız.
Membran sistemi teklifi için bize ne göndermelisiniz?
Aşağıdaki bilgiler elimizde olduğunda teklif tek turda çıkar. Eksik bilgiyle gelen taleplerde teklif süreci uzar, çünkü aynı soruları sormak zorunda kalırız. Hepsini bilmiyorsanız da yazın — bildiğiniz kadarıyla başlarız.
- 1TAM SU ANALİZİ — bu ekipmanda teklifin ön şartıdır: iletkenlik/TDS, katyon-anyon dağılımı, sertlik, silis, demir-mangan, SDI veya bulanıklık, sıcaklık, pH
- 2İstenen süzüntü debisi (m³/saat veya m³/gün) ve hedef kalite (iletkenlik, sertlik, spesifik iyon)
- 3Su kaynağı: kuyu, şebeke, yüzey suyu, arıtılmış atıksu, deniz suyu
- 4Mevcut ön arıtma: kum filtre, UF, yumuşatma var mı
- 5Sistemin kaç saat/gün çalışacağı ve kesintisiz çalışma gereği
- 6Konsantrenin nereye verileceği (deşarj izni, ZLD hedefi var mı)
- 7Alan kısıtı, tavan yüksekliği ve kapalı mahal durumu
- 8Elektrik: gerilim/frekans, SCADA/uzaktan izleme isteniyor mu
Elinizde analiz veya proje dosyası yoksa da yazın; ilk turda hangi verinin gerektiğini biz çıkarırız.
