Otomotiv & Yan Sanayi Atıksu Arıtma
Presten çıkan yağlı emülsiyon, fosfatlama öncesi yıkama suyu, kataforez hattının durulama kademeleri… Otomotivde atıksu tek bir su değildir; karakterleri birbirine benzemeyen akımların toplamıdır. Yanlış yerde birleştirilen akım arıtılmaz — bu yüzden işe önce akımları ayırmakla başlarız.
Otomotiv atıksuyu nasıl arıtılır? Otomotiv ana ve yan sanayi tesislerinin atıksuyu üç karakteristik akım taşır: pres ve talaşlı imalattan gelen yağlı emülsiyonlar (kesme-soğutma sıvıları, yıkama suları), fosfatlama ve kataforez öncesi yıkama suları ile ağır metal içerebilen yüzey işlem hatları. Standart çözüm hattı akım ayrımı + emülsiyon kırma + kimyasal arıtma (pH ayarı, koagülasyon-flokülasyon) + DAF + filtre pres ile çamur susuzlaştırmadır; evsel nitelikli akımlar ve deşarj hedefine göre biyolojik kademe eklenir. GESU bu yaklaşımı Maysan Mando (amortisör üreticisi) ve Karsan tesislerinde uygulamıştır.
Otomotiv atıksuyunun üç huyu
- Yağlı emülsiyonlar: kesme-soğutma sıvıları ve yıkama suları yağı emülsiyon halinde taşır; damlacıklar stabildir, kimyasal olarak kırılmadan hiçbir ayırıcı tutamaz.
- Fosfatlama / kataforez öncesi yıkama suları: fosfat ve çinko gibi metaller taşır, pH'ları dalgalıdır; kimyasal çöktürme ister. Konsantre banyo boşaltımları sisteme kontrolsüz verilirse arıtmayı çökertir.
- Karışık akımlar: proses suyu, evsel akım ve yağmur hattı birbirine karışırsa hem debi büyür hem hiçbir kademe kendi işini yapamaz. Segregasyon tasarımın ilk adımıdır.
GESU çözüm hattı
- Jar testi ile emülsiyon kırma kimyasalı seçimi
- PP / paslanmaz proses tankları, platform ve borulama — kendi imalatımız
- Dozlama üniteleri ve kumanda panosu dahil komple teslim
- Filtre pres ile kimyasal çamur susuzlaştırma
Presten deşarja: adım adım
Akım Ayrımı & Dengeleme
Yağlı emülsiyon, fosfatlama/kataforez yıkama suları ve evsel akım ayrı toplanır. Dengeleme hacmi vardiya piklerini yutar; konsantre banyo boşaltımları depolanıp sisteme azar azar verilir.
Emülsiyon Kırma
Stabil yağ damlacıkları kimyasal şartlandırma ile bozulur, serbest kalan yağ ayrılabilir hale gelir. Kimyasal seçimi jar testiyle yapılır; her emülsiyon aynı reçeteyle kırılmaz.
Kimyasal Arıtma
pH ayarı + koagülasyon-flokülasyon: fosfat ve metaller çöktürülür, kırılan yağ flok içine alınır. Dozlama üniteleri ve reaksiyon tankları hattın kalbidir.
DAF — Çözünmüş Hava Flotasyonu
Yağ ve flok mikro kabarcıklarla yüzdürülüp sıyrılır. Emülsiyon doğru kırıldıysa DAF çıkışı gözle görülür şekilde berraklaşır; kırılmadıysa hiçbir flotasyon bunu telafi etmez.
Biyolojik Kademe — Gerekirse
OSB kanalına deşarjda kimyasal hat çoğu zaman yeterlidir. Alıcı ortama deşarj, düşük KOİ hedefi veya evsel nitelikli akım varsa biyolojik arıtma eklenir; karar karakterizasyonla verilir.
Çamur Yönetimi
Kimyasal çamur filtre pres ile susuzlaştırılır, kek halinde hacmi küçülür. Metal içeren çamurun bertaraf statüsü analizle belirlenir; lisanslı bertaraf tesisine gönderilir.
Gerçek tesisler, gerçek kareler
Stok görsel değil. Aşağıdaki her kare gerçek bir GESU otomotiv referansından. Büyütmek için tıklayın.
Otomotiv referanslarımız

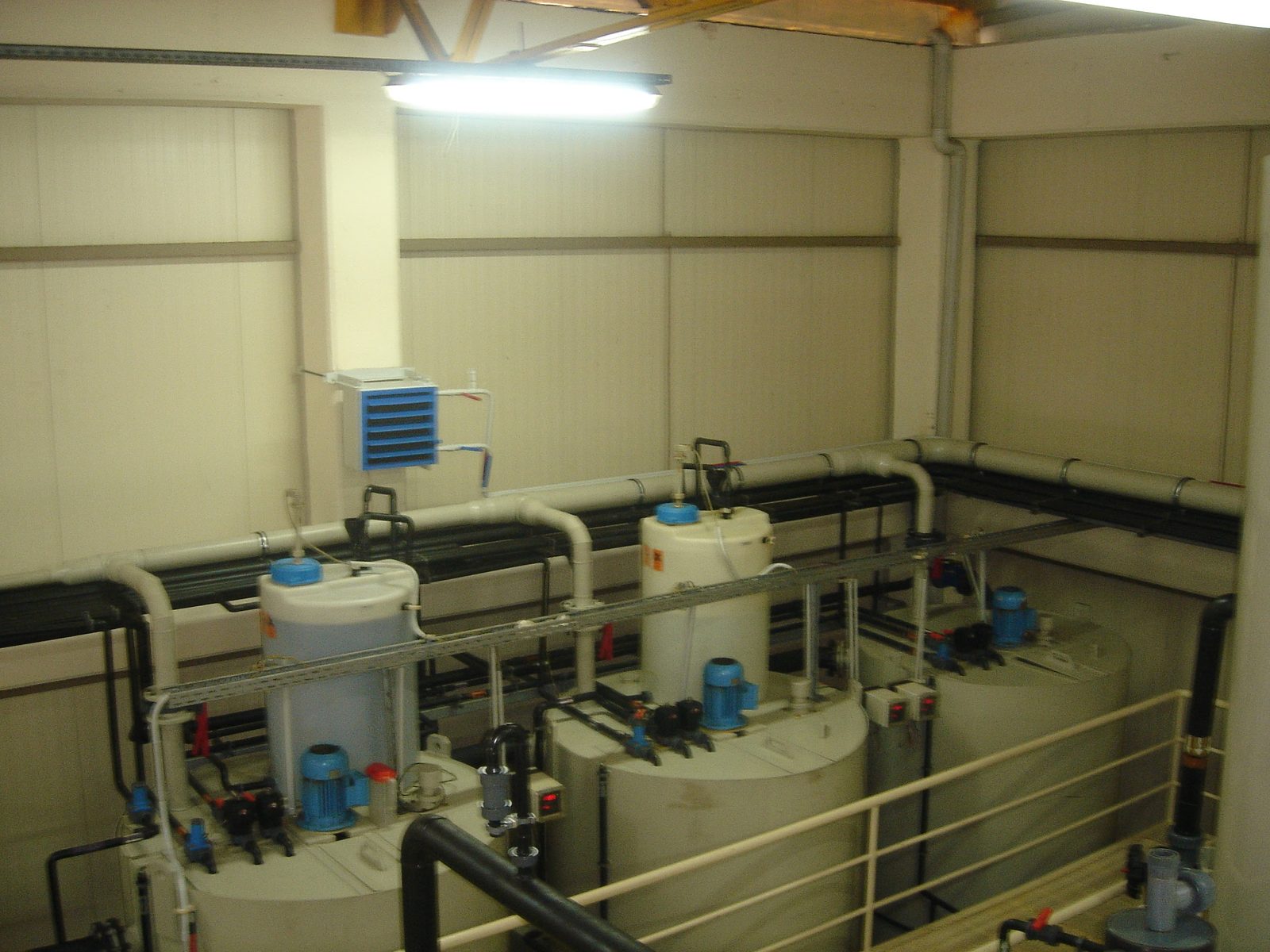

Bu sayfadaki saha fotoğraflı otomotiv referanslarımız amortisör üreticisi Maysan Mando ve Karsan'dır. Yukarıdaki galeri kareleri bu iki sahadan gelir; Maysan Mando kimyasal arıtma ünitesinin 2013 tarihli saha kareleri arşivimizdedir. Otomotiv yan sanayinin kaplama ve kimyasal arıtma referanslarımızı (Bosch Fren, Ermetal, Matay, Componenta, Parsan, Presmak, TMK Kataforez) Metal & Kaplama sayfasında görebilirsiniz. Az referansı gerçek fotoğrafla anlatmayı, uzun ama belgesiz listelere tercih ederiz.
Hangi deşarj limitine tabisiniz?
Bu soru, arıtma tesisinizin boyutunu ve kademelerini belirleyen ilk sorudur — ve cevabı çoğu tesiste sanıldığından farklıdır.
Alıcı ortama doğrudan deşarj
Arıtılmış suyu dereye, göle, denize veya yeraltı suyuna veriyorsanız Su Kirliliği Kontrolü Yönetmeliği (SKKY) ekindeki sektör tablosu geçerlidir.
Sizin tablonuz
SKKY Tablo 18
Taşıt Fabrikaları ve Motorlu/Motorsuz Taşıt İmalatı-Tamiri
Kanalizasyona veya OSB'ye deşarj
Bu durumda SKKY sektör tabloları UYGULANMAZ. Geçerli olan, bağlı bulunduğunuz su ve kanalizasyon idaresinin (BUSKİ, İSKİ, ASKİ vb.) ya da OSB'nin kendi kanalizasyon deşarj yönetmeliğidir.
Bu limitler idareden idareye değişir ve bazı parametrelerde SKKY'den daha sıkı olabilir. Teklif çalışmasına başlarken ilk istediğimiz belgelerden biri budur.
Alt tablo notu: Genel makine imalatı, elektrik makinaları ve yedek parça sanayii Tablo 17'de düzenlenir; tesiste yüzey kaplama hattı varsa Tablo 15 alt tabloları da devreye girer.
Dürüst not: Tesisinizin fiilen hangi tabloya tabi olacağı, çevre izni sürecinde il müdürlüğünün yaptığı sektör belirlemesi ile kesinleşir. Buradaki bilgi yol göstericidir, bağlayıcı bir hukuki görüş değildir — projelendirmede limitleri her zaman yetkili makamın yazısıyla teyit ederiz.
Kaynak: Su Kirliliği Kontrolü Yönetmeliği eki (Resmî Gazete 31.12.2004/25687) ve sonraki değişiklikleri. Son değişiklik 23.10.2025/33056 bu tabloları etkilememiştir. Ayrıntı için SKKY deşarj limitleri rehberimize bakabilirsiniz.
Otomotiv ve yan sanayi atıksuyu tipik olarak neyle gelir?
Aşağıdaki tablo bu sektörde en sık karşılaştığımız parametreleri, neden zorlayıcı olduklarını ve hangi kademenin çözdüğünü bir arada gösteriyor. Teklif konuşmasına buradan başlıyoruz.
| Parametre | Tipik aralık | Neden zorlar | Hangi kademe çözer |
|---|---|---|---|
| Yağlı emülsiyon (kesme/işleme sıvısı) | Yağ 500 – 5.000 mg/L | Kararlı emülsiyondur; kendiliğinden ayrılmaz, kırılması gerekir. | Emülsiyon kırma (asit/tuz) + DAF |
| Fosfatlama banyosu suları | Fosfat 50 – 500 mg/L, Zn/Ni | Hem fosfor hem ağır metal aynı akımda gelir. | Kimyasal çöktürme + kademeli pH |
| Kataforez (KTL) durulama suyu | KOİ 500 – 3.000 mg/L | Reçine ve çözücü içerir; biyolojik olarak zor ayrışır. | Ultrafiltrasyon / koagülasyon |
| Toplam krom / çinko / nikel | 1 – 100 mg/L | Yüzey işlem hatlarından; her metalin çökme pH'ı farklıdır. | Kademeli pH + hidroksit çöktürme |
| pH | 2 – 12 | Asidik dekapaj ve alkali yağ alma suları uçlarda gelir. | Nötralizasyon |
| AKM | 100 – 800 mg/L | Metal talaşı, boya partikülü ve çöktürme floğu. | Çöktürme + filtrasyon |
| Boyahane sirkülasyon suyu | Boya katısı yüksek | Kabin altı suyu ayrı bir dünyadır; koagülant seçimi kritiktir. | Ayrı toplama + koagülasyon/flotasyon |
Bu aralıklar genel mühendislik literatürü ve saha deneyimimizdeki tipik değerlerdir; bir taahhüt değildir. Sizin suyunuzun gerçek karakteri yalnız analizle belli olur — tasarımı ona göre yaparız.
Bu sektörde en sık gördüğümüz üç hata
Devraldığımız ve revize ettiğimiz tesislerde tekrar tekrar karşımıza çıkan üç şey. Yeni tesis kuruyorsanız bunlardan kaçının; mevcut tesisiniz sorun çıkarıyorsa cevabı çoğu zaman bu üçünden biridir.
Emülsiyonlu akım, genel hatta karıştırılıyor
Kesme sıvısı emülsiyonu kırılmadan gönderildiğinde hem DAF'ı hem biyolojiyi bozar. Emülsiyon kırma AYRI ve KONTROLLÜ bir kademedir; konsantre emülsiyon partiler hâlinde işlenir, sürekli akıma karıştırılmaz.
Fosfat, azot giderimiyle karıştırılıyor
Fosfatlama hattından gelen fosfor, biyolojik fosfor gideriminin baş edebileceğinden çok yüksektir. Kimyasal fosfor çöktürmesi (demir/alüminyum tuzu) baştan planlanmalıdır.
Boyahane kabin suyu ana hatta veriliyor
Boya katısı ve reçine ana akıma karıştığında hem çöktürme floğunu bozar hem membranı kirletir. Ayrı toplanıp kendi kimyasal şartlandırmasıyla işlenmesi hem daha ucuz hem daha kararlıdır.
Teklif için bize ne göndermelisiniz?
Bu sektöre özel sorular. Cevaplar elimizde olduğunda teklif tek turda çıkar; hepsini bilmiyorsanız da yazın, eksiğini birlikte tamamlarız.
- 1Hangi hatlar var: talaşlı imalat, pres, kaynak, fosfatlama, kataforez, boyahane, montaj
- 2Kesme/işleme sıvısı emülsiyonu ayrı toplanıyor mu, aylık hacmi nedir
- 3Yüzey işlem banyoları: hangi metaller, hangi kimyasallar, döküm sıklığı
- 4Atıksu debisi (m³/gün) ve vardiya düzeni
- 5Varsa analiz: KOİ, yağ-gres, fosfat, Zn, Ni, Cr, Fe, AKM, pH
- 6Deşarj hedefi (OSB ön arıtma şartı varsa değerleriyle) ve su geri kazanımı düşünülüyor mu
Otomotiv atıksuyu — sık sorulanlar
Yağlı emülsiyon neden doğrudan DAF'a verilmez?
Kesme-soğutma sıvılarındaki yağ emülsiyon halindedir: damlacıklar stabildir, kendiliğinden ne yüzer ne çöker. Kimyasal şartlandırma ile emülsiyon kırılmadan DAF'tan verim alınamaz. Doğru sıra önce emülsiyon kırma, sonra flotasyondur; kimyasal seçimini de jar testi belirler.
Fosfatlama ve kataforez öncesi yıkama suları neden ayrı ele alınır?
Bu akımlar fosfat ve çinko gibi metaller taşır, pH'ları dalgalıdır. Yağlı veya evsel akımla en başta birleştirilirse hem kimyasal tüketimi artar hem çöktürme verimi düşer. Ayrı toplanıp kimyasal çöktürmeyle arıtılır; konsantre banyo boşaltımları ise depolanıp sisteme kontrollü, azar azar verilir.
Otomotiv tesisinde biyolojik arıtma gerekir mi?
Akımlara ve deşarj hedefine bağlıdır. Emülsiyon kırma + kimyasal arıtma + DAF ana yükü alır; OSB kanalına deşarjda çoğu zaman bu hat yeterlidir. Alıcı ortama deşarj, düşük KOİ hedefi veya arıtılacak evsel nitelikli akım varsa biyolojik kademe eklenir. Karar refleksle değil, atıksu karakterizasyonuyla verilir.
Kimyasal arıtma çamuru nasıl yönetilir?
Çöktürme ve DAF çamuru filtre pres ile susuzlaştırılır; kek halinde hacmi küçülür, taşıma ve bertaraf maliyeti düşer. Metal içeren çamurun bertaraf statüsü analizle belirlenir ve lisanslı bertaraf tesisine gönderilir. Filtre pres, kendi imalat kalemlerimizdendir.
Otomotiv arıtma tesisi maliyeti neye göre değişir?
Debi, akımların sahada ayrı toplanıp toplanmadığı, emülsiyon ve metal yükü, deşarj hedefi (OSB kanalı / alıcı ortam / geri kullanım) ve mevcut altyapının durumu belirleyicidir. Rakam yerine faktörleri konuşuruz; kesin değerlendirme için ücretsiz ön değerlendirme isteyin.
